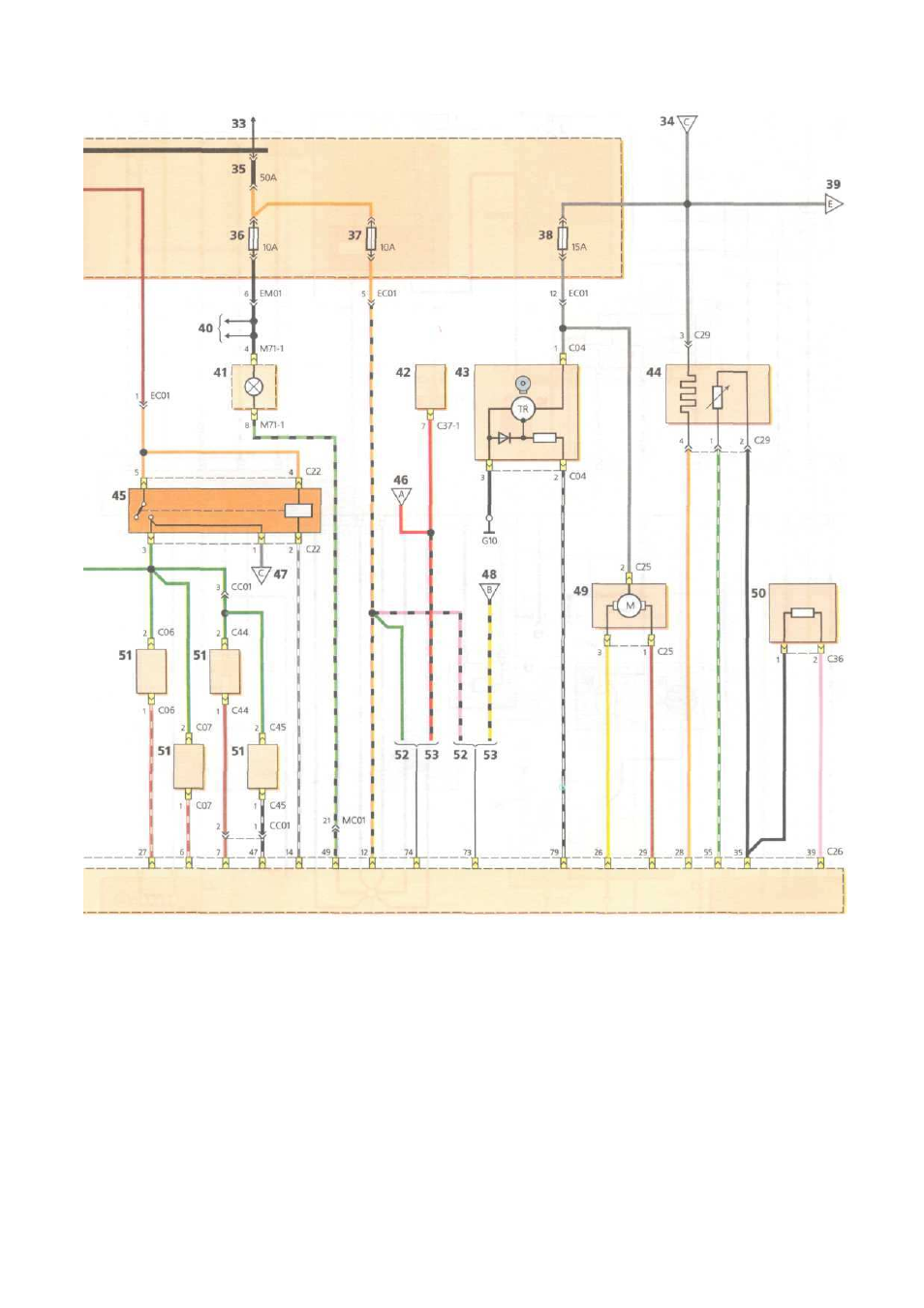

ния 2; 26 — топливный бак ; 27 — электродвигатель топливного насоса ; 28 — диоды ; 29 — клапан продувки адсорбера ; 30 — от ан -
тенны транспондера ; 31 — см . поз . 48 на с . 207; 32 — блок управления двигателем ; 33 — к источнику питания ; 34 — см . поз . 47;
35 — предохранитель комплексный ; 36 — предохранитель цепи лампы освещения салона ; 37 — предохранитель цепи блока управле -
ния двигателем ; 38 — предохранитель регулятора холостого хода и датчика положения распределительного вала ; 39 — см . поз . 1 на
с . 208; 40 — см . поз . 60 на с . 199; 41 — контрольная лампа иммобилайзера в комбинации приборов ; 42 — блок управления
автоматической коробкой передач ; 43 — датчик положения распределительного вала ; 44 — датчик концентрации кислорода 1;
45 — главное реле системы управления двигателем ; 46 — см . поз . 22 на с . 206; 47 — см . поз . 34; 48 — см . поз . 31 на с . 206;
49 — регулятор холостого хода ; 50 — датчик температуры охлаждающей жидкости ; 51 — форсунка ; 52 — для механической ко -
робки передач ; 53 — для автоматической коробки передач
