117
ческому
блоку
АБС
,
от
которого
по
каналам
она
подается
к
рабо
-
чим
цилиндрам
.

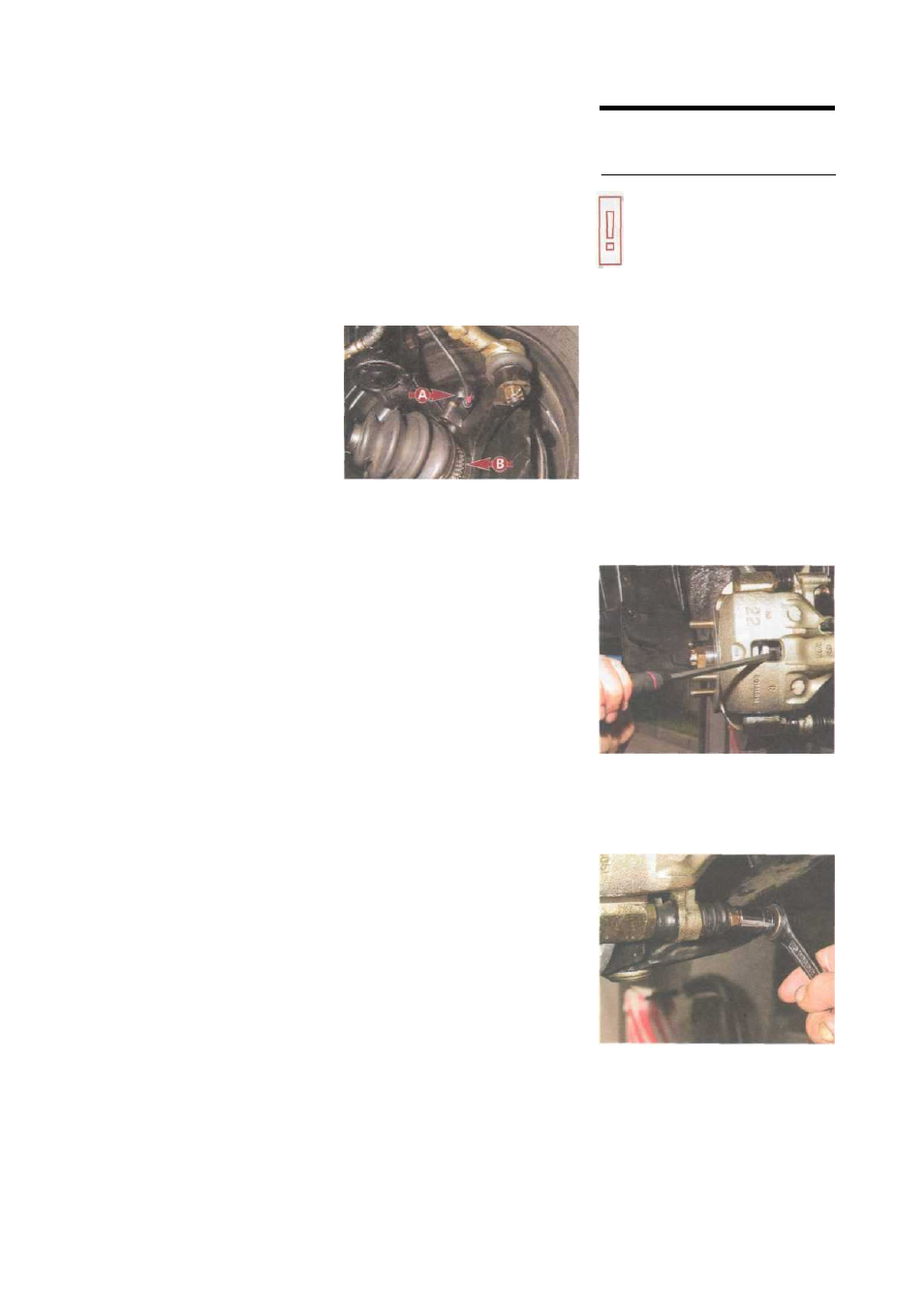

На
автомобиле
без
АБС
на
главном
тормозном
цилиндре
установлены
регуляторы
давления
.
Они
предна
-
значены
для
ограничения
роста
да
-
вления
жидкости
в
гидроприводах
задних
колес
после
достижения
определенной
величины
давления
в
главном
тормозном
цилиндре
.
Это
ограничивает
тормозные
мо
-
менты
задних
колес
и
снижает
ве
-
роятность
их
опережающей
блоки
-
ровки
по
отношению
к
передним
колесам
при
резком
торможении
.
Точное
тестирование
регулятора
давления
невозможно
без
специ
-
ального
оборудования
.
Антиблокировочная
система
обес
-
печивает
стабильность
управления
автомобилем
при
торможении
за
счет
исключения
блокировки
ко
-
лес
.
Гидравлический
блок
АБС
,
со
-
стоящий
из
модулятора
,
насоса
и
блока
управления
,
кр епится
к
щитку
передка
в
моторном
отсе
-
ке
под
вакуумным
усилителем
тор
-
мозов
.
АБС
действует
в
зависимо
-
сти
от
сигналов
датчиков
скорости
вращения
колес
,
установленных
на
колесах
.
При
торможении
автомо
-
биля
блок
управления
АБС
опреде
-
ляет
начало
блокировки
колеса
и
открывает
соответствующий
элек
-
тромагнитный
клапан
модулятора
для
сброса
давления
тормозной
жидкости
в
канале
.
Клапан
откры
-
вается
и
закрывается
несколько
раз
в
секунду
,
поэтому
убедиться
в
том
,
что
АБС
работает
,
можно
по
слабо
-
му
дрожанию
педали
тормоза
.
При
возникновении
неисправности
в
АБС
тормозная
система
сохраняет
работоспособность
,
но
при
этом
возможна
блокировка
колес
.
В
па
-
мять
блока
управления
записыва
-
ется
соответствующий
код
неис
-
правности
,
который
считывается
с
помощью
специального
обору
-
дования
в
сервисном
центре
.
Тормозной
механизм
переднего
колеса
—
дисковый
,
однопоршне
-
в о й
,
с
п л а в а ющ и м
с уп п о р то м
и
акустическим
индикатором
из
-
носа
на
внутренней
колодке
.
Стандартная
толщина
тормозного
диска
должна
составлять
19,0
мм
,
минимальная
— 17,0
мм
.
Макси
-
мально
допустимое
торцевое
бие
-
ние
тормозного
диска
равняется
0,05
мм
.
Толщина
накладки
новой
тормозной
колодки
равняется
9,0
мм
,
минимальная
— 2,0
мм
.
При
толщине
накладки
внутрен
-
ней
колодки
менее
2,0
мм
инди
-
катор
износа
начинает
издавать
скрип
,
предупреждающий
водите
-
ля
о
необходимости
замены
коло
-
док
.
Тормозные
колодки
левого
и
правого
колес
заменяются
одно
-
временно
.
На
автомобиле
с
АБС
в
отвер
-
стии
поворотного
кулака
уста
-
новлен
датчик
скорости
враще
-
ния
колеса
(
А
),
а
на
корпус
на
-
ружного
шарнира
привода
напрессован
зубчатый
венец
(
В
).
Тормозной
механизм
заднего
коле
-
са
—
барабанный
,
с
двухпоршне
-
вым
колесным
цилиндром
и
двумя
тормозными
колодками
,
с
автома
-
тической
регулировкой
зазора
ме
-
жду
колодками
и
барабаном
.
Стан
-
дартная
толщина
накладки
колод
-
ки
должна
составлять
4,8
мм
,
минимальная
— 1,0
мм
.
Стандарт
-
ный
внутренний
диаметр
тормоз
-
ного
барабана
равен
180
мм
,
мак
-
симальный
— 182
мм
.
Нецилинд
-
ричность
рабочей
поверхности
тормозного
барабана
не
должна
превышать
0,15
мм
.
Привод
стояночной
тормозной
системы
—
механический
,
тросовый
,
на
задние
колеса
.
Он
состоит
из
ры
-
чага
,
тяги
с
регулировочной
гайкой
и
двух
тросов
.
Задние
наконечники
тросов
соединены
с
рычагами
при
-
вода
стояночного
тормоза
,
устано
-
вленными
на
задних
колодках
.
Ры
-
чаг
,
закрепленный
между
передни
-
ми
сиденьями
на
туннеле
пола
,
оборудован
механизмом
регули
-
ровки
натяжения
тросов
.
Передние
наконечники
тросов
соединены
с
уравнителем
механизма
натяже
-
ния
.
Полный
ход
рычага
после
регу
-
лировки
должен
соответствовать
подъему
на
6-7
зубцов
по
сектору
.
ЗАМЕНА
КОЛОДОК
ТОРМОЗНЫХ
МЕХАНИЗМОВ
ПЕРЕДНИХ
КОЛЕС
Тормозные
колодки
меха
-
низмов
передних
колес
не
-
обходимо
заменять
только
комплектом
—
четыре
штуки
.
Замена
колодок
только
одного
тормозного
механизма
может
привести
к
уводу
автомобиля
в
сторону
при
торможении
.
Если
уровень
тормозной
жидкости
в
бачке
находится
на
отметке
«
МАХ
»,
медицинским
шприцем
или
резиновой
грушей
откачиваем
из
бачка
часть
жидкости
,
чтобы
при
утапливании
поршня
в
ци
-
линдр
жидкость
не
вытекла
из
-
под
крышки
бачка
.
Снимаем
переднее
колесо
.
Вставив
отвертку
с
широким
лез
-
вием
между
тормозным
диском
и
внутренней
колодкой
,
раздви
-
гаем
тормозные
колодки
и
утап
-
ливаем
поршень
в
цилиндр
.
Головкой
«
на
12»
отворачива
-
ем
направляющий
палец
суп
-
порта
...
...
и
вынимаем
палец
.
