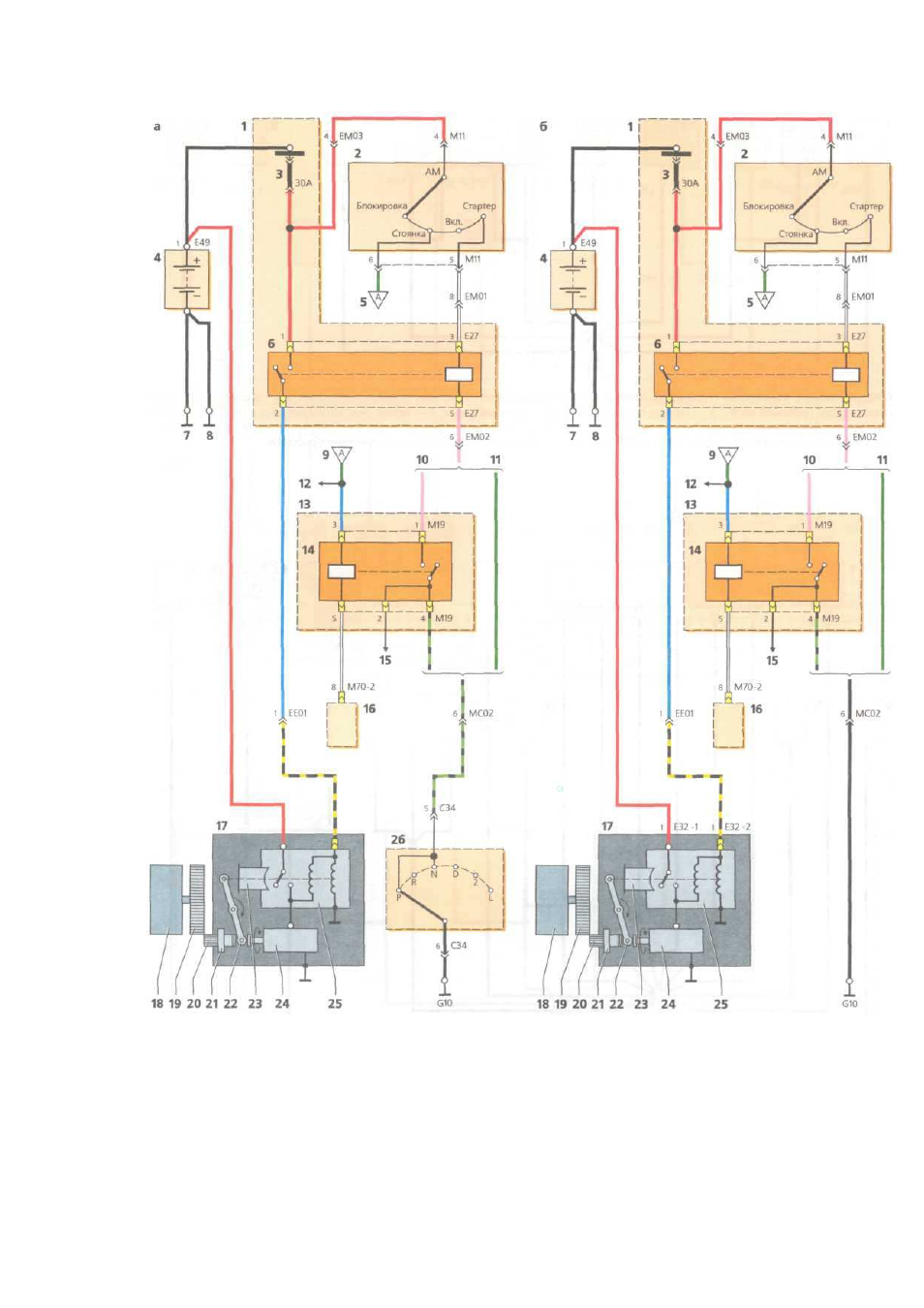

Схема
пуска
двигателя
:
а
—
с
автоматической
коробкой
передач
;
б
—
с
механической
коробкой
передач
; 1 —
блок
реле
и
предохранителей
в
моторном
отсеке
; 2 —
выключатель
зажигания
; 3 —
предохранитель
цепи
пуска
двигателя
и
катушек
за
-
жигания
; 4 —
аккумуляторная
батарея
; 5 —
см
.
поз
. 9; 6 —
реле
стартера
; 7 —
соединение
с
«
массой
»
двигателя
; 8 —
соединение
с
«
массой
»
кузова
; 9 —
см
.
поз
. 5; 10 —
с
охранной
сигнализацией
; 11 —
без
охранной
сигнализации
; 12 —
см
.
поз
.
23
на
с
.197; 13 —
блок
реле
в
салоне
; 14 —
реле
охранной
сигнализации
; 15 —
не
используется
; 16—
ЭБУ
охранной
сигнализацией
; 17 —
стартер
; 18 —
двигатель
; 19 —
маховик
; 20 —
шестерня
; 21 —
обгонная
муфта
; 22 —
рычаг
привода
; 23 —
якорь
реле
; 24 —
электродвигатель
; 25 —
тяговое
реле
; 26 —
переключатель
рычага
выбора
передач
автоматической
коробки
передач
