212

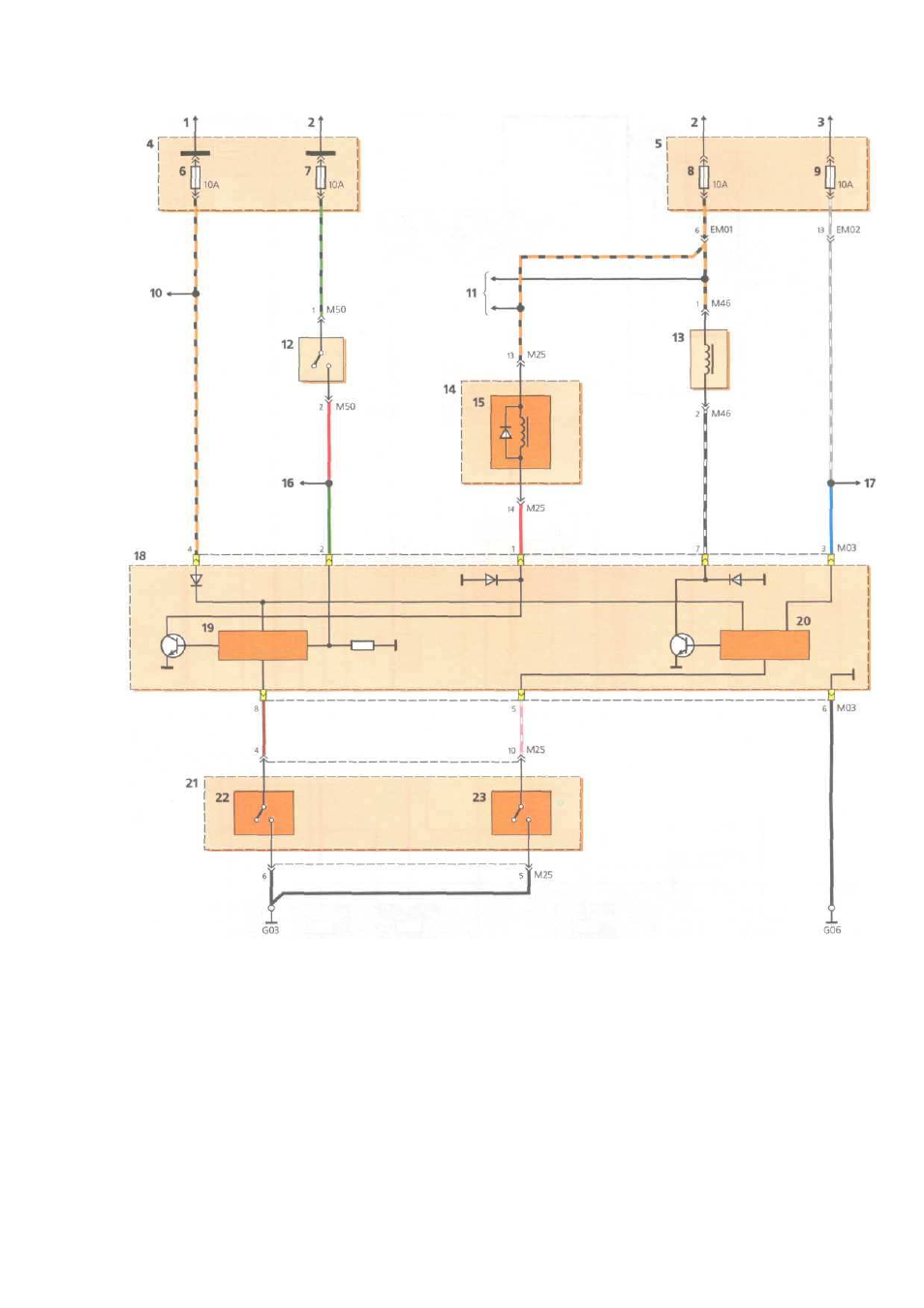

Схема включения блокировки автоматической коробки передач : 1 — к источнику питания при положениях вы -
ключателя зажигания «ON» или «START»; 2 — к источнику питания ( постоянное подключение ); 3 — к источнику питания при поло -
жениях выключателя зажигания « АСС » или «ON»; 4 — блок предохранителей в салоне ; 5 — блок реле и предохранителей в мотор -
ном отсеке ; 6 — предохранитель цепей блока управления двигателем , лампы света заднего хода , блока управления автоматической
коробкой передач ; 7 — предохранитель цепи сигналов торможения ; 8 — предохранитель лампы освещения салона ; 9 — предохра -
нитель головного устройства системы звуковоспроизведения ; 10 — к переключателю рычага выбора передач ; 11 — к блоку управле -
ния автоматической коробкой передач ; 12 — выключатель сигналов торможения ( замкнут при нажатой педали тормоза ); 13 — соле -
ноид блокировки включения повышающей передачи («over drive»); 14 — переключатель рычага выбора передач ; 15 — соленоид
блокировки перемещения рычага выбора передач ; 16 — к лампам сигналов торможения ; 17 — к головному устройству звуковос -
произведения ; 18 — блок управления блокировками автоматической коробки передач ; 19 — регулятор блокировки перемещения
рычага выбора передач ; 20 — регулятор блокировки повышающей передачи ; 21 — рычаг выбора передач ; 22 — кнопка блокировки
перемещения рычага выбора передач ; 23 — кнопка блокировки включения повышающей передачи
