Платы
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер Dell™ поддерживает последовательный порт
PS/2 и обеспечивает возможность подключения плат PCI и PCI Express к следующим
разъемам
:
l
два слота для плат
PCI;
l
один слот платы
PCI Express x16;
l
один слот платы
PCI Express x1.
Установка платы
PCI/PCI Express
При замене платы удалите драйвер старой платы
. Инструкции см. в документации, поставляемой в комплекте с платой.
1.
Выполните процедуры
, описанные в разделе
Работа с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Аккуратно нажмите защелку на фиксаторе платы с внутренней стороны
, чтобы открыть его. Защелка останется в открытом положении.
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Чтобы не повредить внутренние компоненты компьютера
, снимайте с себя статическое электричество, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса
компьютера
.
ПРИМЕЧАНИЕ
:
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Заглушки защищают
компьютер от пыли и грязи и поддерживают циркуляцию воздуха
, охлаждающего компоненты компьютера.

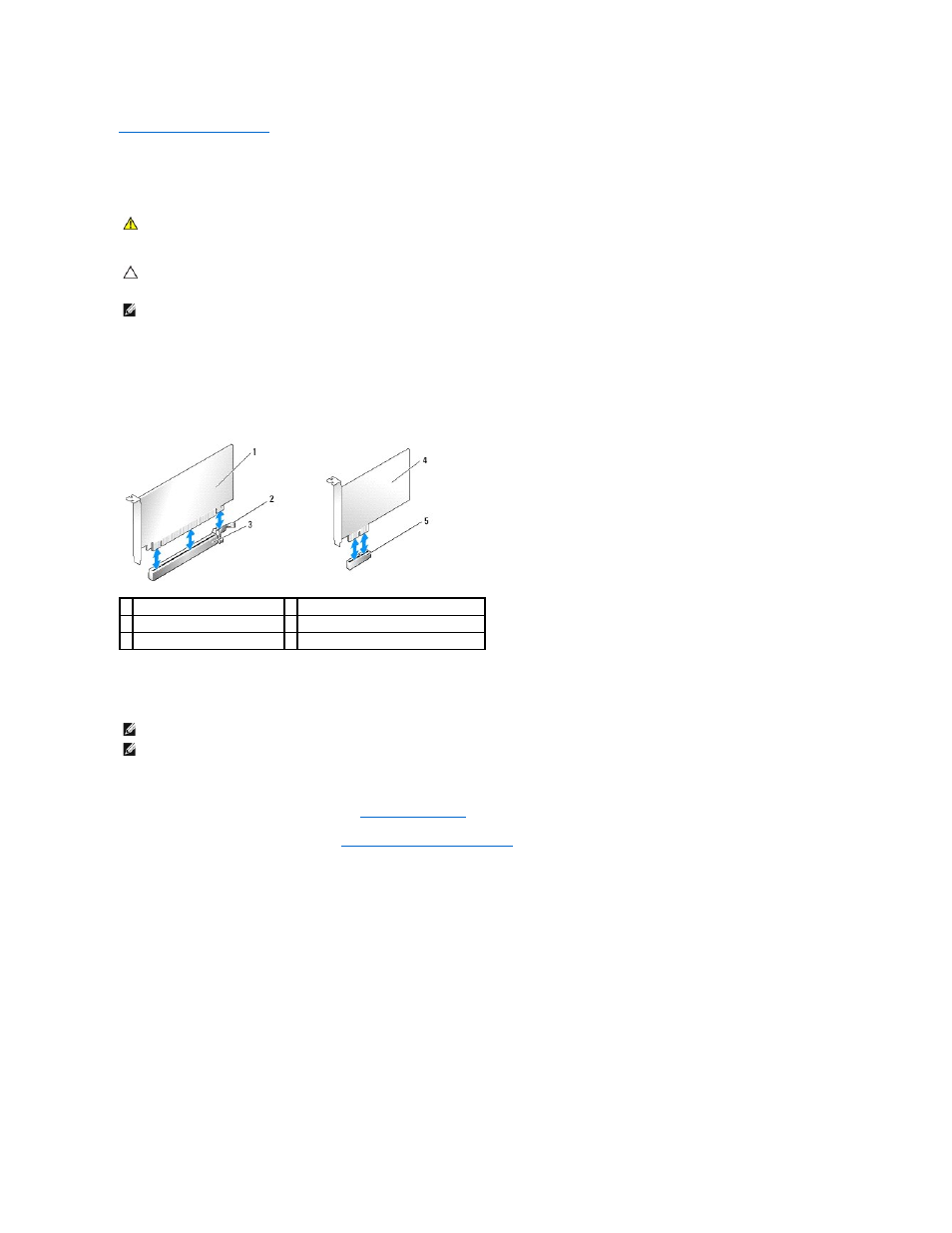

1 плата PCI Express x16
2 защелка (только для плат PCI Express)
3 слот для платы PCI Express x16 4 плата PCI Express x1
5 слот для платы PCI Express x1
ПРИМЕЧАНИЕ
:
В компьютере
Dell используются только слоты для плат PCI и PCI Express.
ПРИМЕЧАНИЕ
:
Адаптер последовательного порта для компьютера с корпусом
Mini-Tower включает два разъема PS/2.
