Инструкция по эксплуатации Dell OptiPlex 760
Страница 114
8.
Подсоедините кабель адаптера к разъему адаптера последовательного порта
PS/2 (PS2/SERIAL2) на системной плате (см. раздел
Компоненты
системной платы
).
9.
Установите крышку корпуса
(см.
Установка крышки корпуса компьютера
).
Извлечение адаптера последовательного порта
PS/2
1.
Выполните процедуры
, описанные в разделе
Работа с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Аккуратно поднимите защелку на фиксаторе платы
, чтобы открыть его. Поворачивайте фиксатор до тех пор, пока он не займет открытое
положение
.
4.
Отключите кабель последовательного порта
PS/2 от системной платы (см. раздел
Компоненты системной платы
).
5.
Вытащите кронштейн адаптера последовательного порта
PS/2 из его фиксирующего гнезда.
6.
Если адаптер удаляется надолго
, вставьте на его место заглушку.
7.
Перед закрытием фиксирующего механизма платы убедитесь в выполнении указанных ниже действий
.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей пластиной
.
l
Выемка в верхней части платы или заглушки расположена вокруг направляющей
.
8.
Закрепите все остальные платы
, установив их фиксаторы в исходное положение.
9.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Назад на страницу Содержания

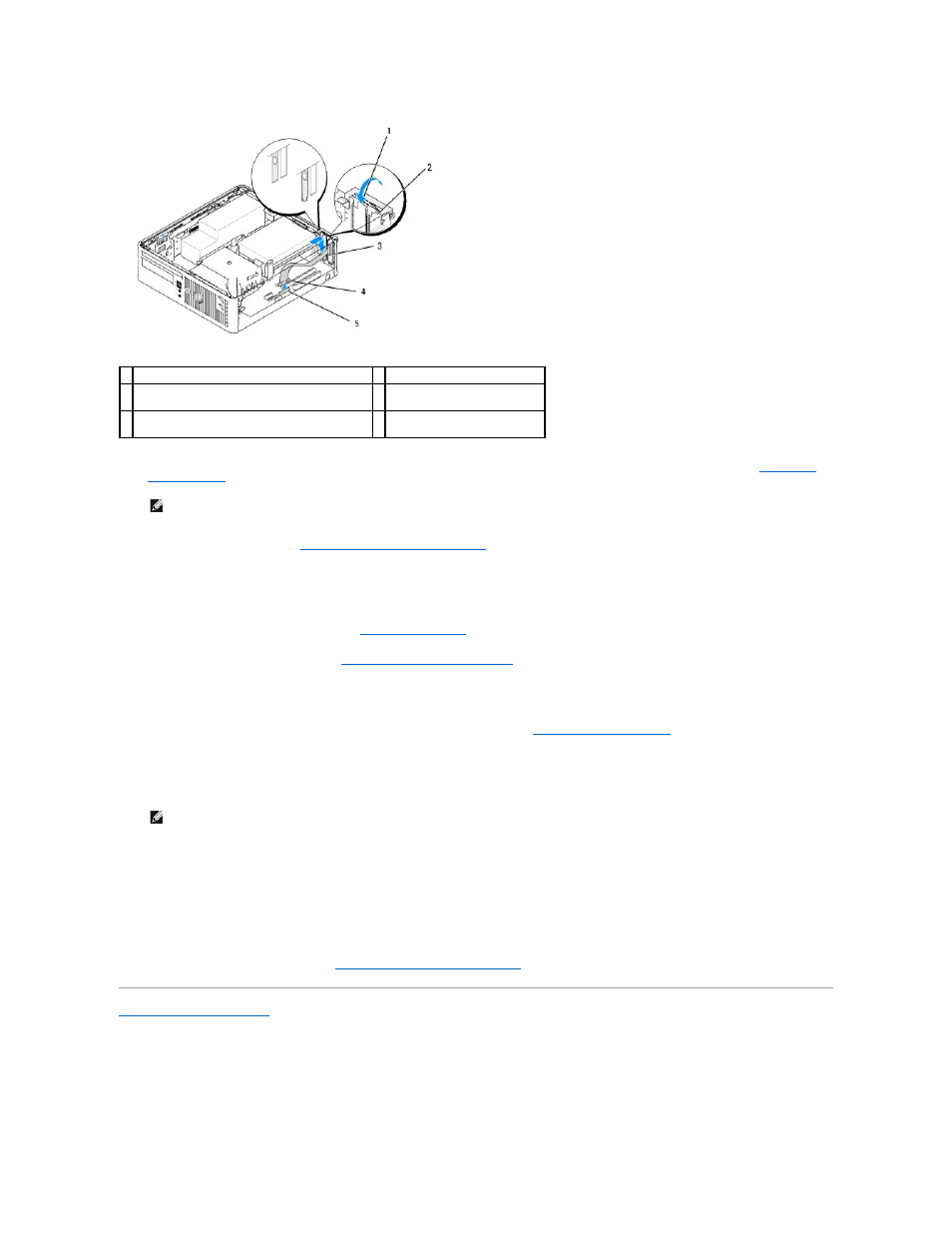

1 защелка
2 фиксатор адаптера
3 заглушка адаптера последовательного порта
4 разъем адаптера
последовательного порта
5 разъем системной платы адаптера
последовательного порта
(PS2/SERIAL2)
ПРИМЕЧАНИЕ
:
Информацию о подключении кабелей см
. в документации по адаптеру последовательного порта PS/2.
ПРИМЕЧАНИЕ
:
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Заглушки
защищают компьютер от пыли и грязи и поддерживают циркуляцию воздуха
, охлаждающего компоненты компьютера.
