Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током всегда отключайте компьютер от адаптера питания переменного тока
перед тем
, как снять крышку.
ПРЕДУПРЕЖДЕНИЕ
:
Чтобы не повредить внутренние компоненты компьютера
, снимайте с себя статическое электричество, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса
компьютера
.

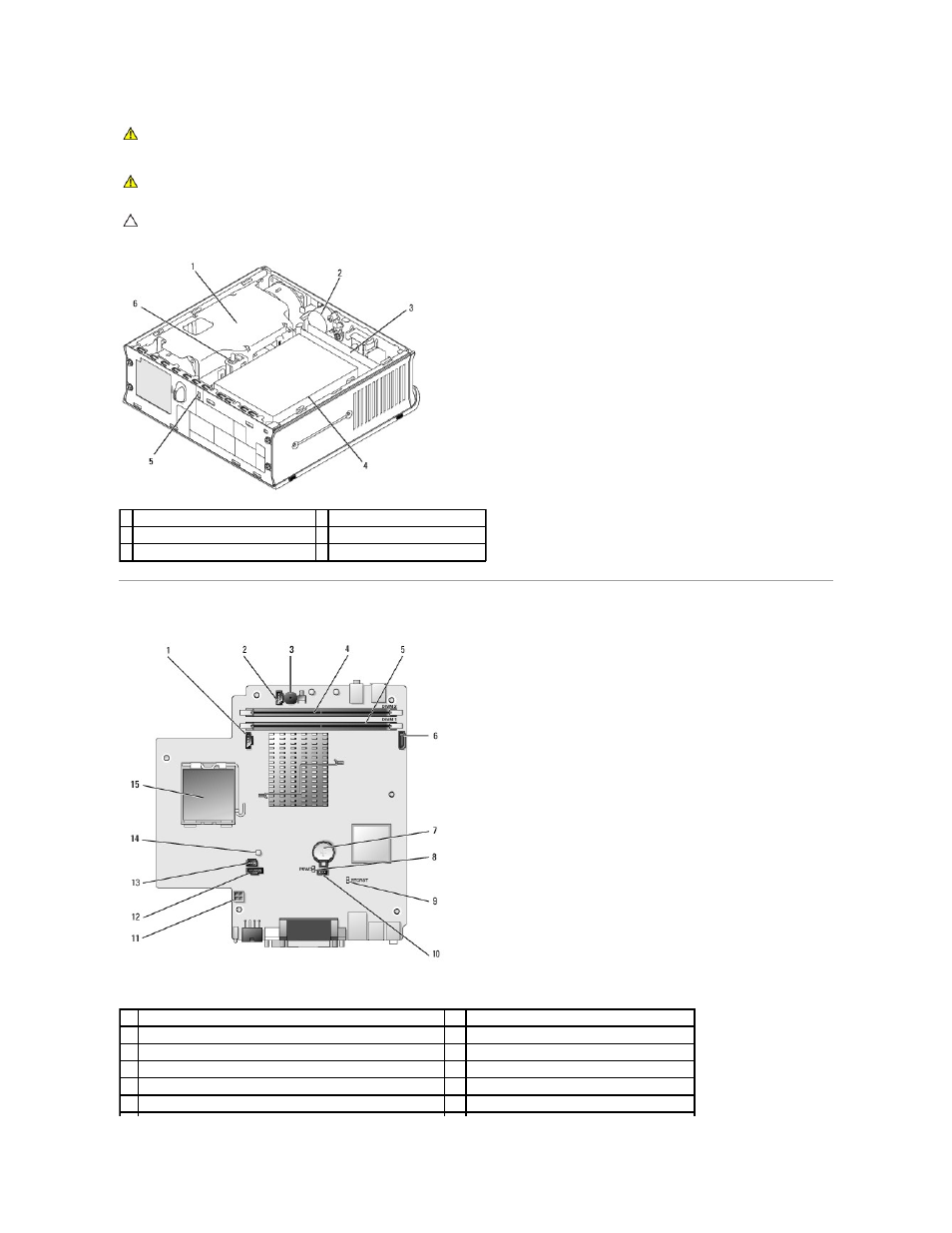

1 кожух вентилятора и блок радиатора 2 динамик (по отдельному заказу)
3 модули памяти (2)
4 жесткий диск
5 гнездо защитного кабеля
6 датчик проникновения в корпус
1
разъем вентилятора
(FAN_FRONT)
2
разъем внутренних динамиков
(INT_SPKR)
3
динамик на системной плате
(BEEP)
4
разъем памяти канала
B (DIMM_2)
5
разъем памяти канала
A (DIMM_1)
6
разъем кабеля передачи данных
SATA (SATA0)
7
аккумулятор
(BATT)
8
перемычка пароля
(PSWD)
9
свободная перемычка
CMOS (RTCRST)
10 разъем вентилятора жесткого диска (FAN_HDD)
11 разъем питания жесткого диска (SATA_PWR)
12 разъем вентилятора (FAN_REAR)
