Платы
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер Dell™ поддерживает последовательный порт
PS/2 и обеспечивает возможность подключения плат PCI и PCI Express к следующим
разъемам
:
l
один разъем для низкопрофильных
PCI-плат;
l
один разъем для низкопрофильных плат
PCI Express x16.
Платы
PCI

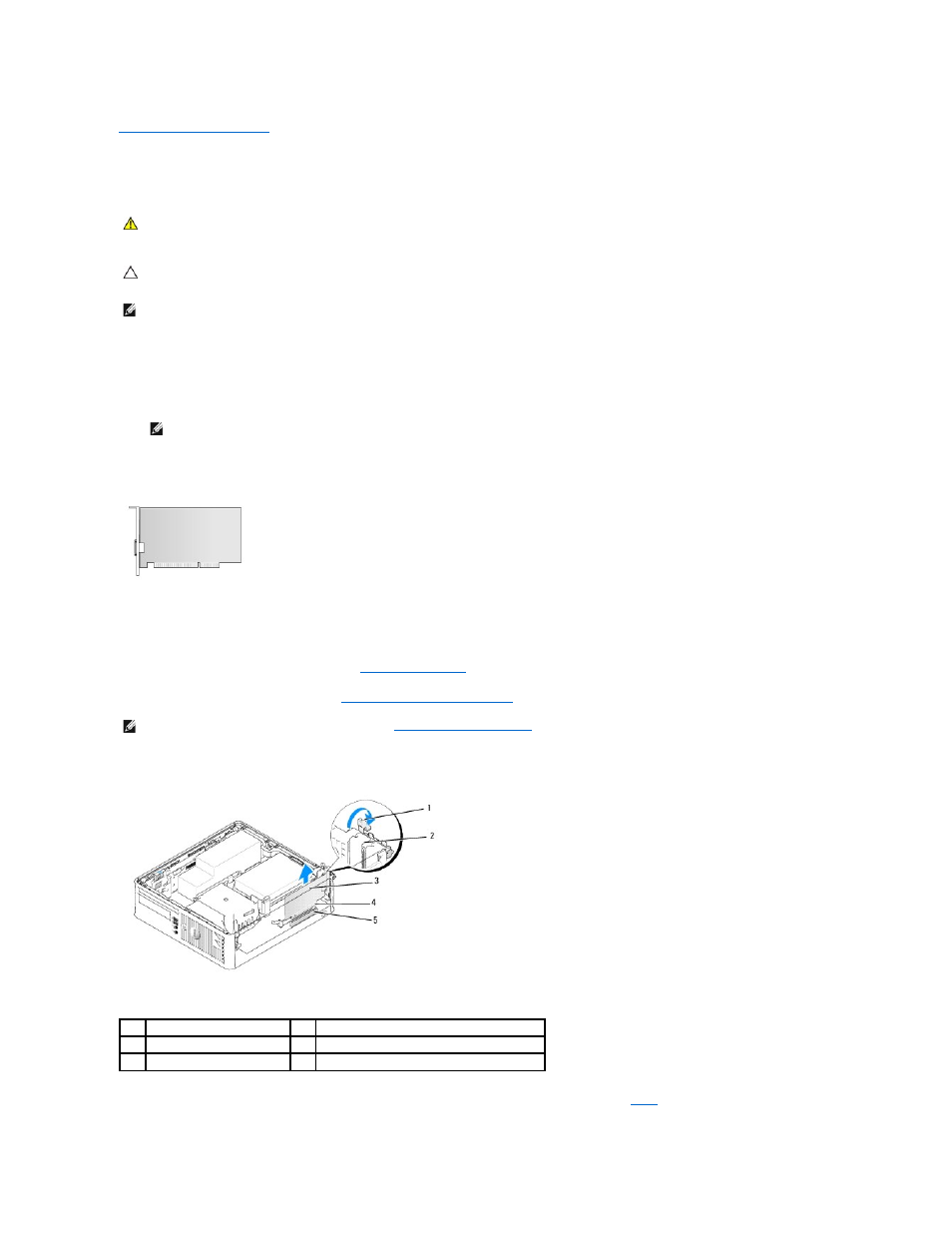

Установка платы
PCI
1.
Выполните процедуры
, описанные в разделе
Работа с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.
Аккуратно поднимите защелку на фиксаторе платы
, чтобы открыть его.
4.
Для установки новой платы удалите заглушку
, чтобы открыть отверстие для платы. Затем перейдите к
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Чтобы не повредить внутренние компоненты компьютера
, снимайте с себя статическое электричество, прежде чем
дотрагиваться до любого электронного компонента
. Для этого прикоснитесь к неокрашенной металлической поверхности корпуса
компьютера
.
ПРИМЕЧАНИЕ
:
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Pаглушки защищают
компьютер от пыли и грязи и поддерживают циркуляцию воздуха
, охлаждающего компоненты компьютера.
ПРИМЕЧАНИЕ
:
В компьютере
Dell используют только разъемы PCI и PCI Express. Платы ISA не поддерживаются.
ПРИМЕЧАНИЕ
:
Расположение
PCI-плат см. в разделе
Компоненты системной платы
.
1
защелка
2
фиксатор платы
3
плата
4
разъем на краю платы
5
разъем платы
