Платы
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер Dell™ обеспечивает возможность подключения плат PCI и PCI Express к следующим разъемам системной платы:
l два разъема для низкопрофильных PCI-плат;
l один разъем для низкопрофильной платы PCI Express x16.
PCI-платы
Установка PCI-платы
В случае замены PCI-платы удалите текущий драйвер этой платы из операционной системы. Информацию см. в документации, прилагаемой к плате.
1. Выполните процедуры , описанные в разделе Работа с компьютером .
2. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
3. Аккуратно поднимите защелку на фиксаторе платы вверх до упора .
4. При установке платы в пустой разъем на системной плате извлеките заглушку , чтобы открыть разъем платы на задней панели компьютера. Затем
перейдите к шаг 6 .
ПРЕДУПРЕЖДЕНИЕ : Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности ,
прилагаемые к компьютеру . Дополнительную информацию о передовом опыте в технике безопасности см. на начальной странице раздела
Regulatory Compliance (Соответствие стандартам) по адресу www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ : Чтобы не повредить внутренние компоненты компьютера , снимайте с себя статическое электричество, прежде чем
дотрагиваться до любого электронного компонента . Для этого прикоснитесь к неокрашенной металлической поверхности корпуса
компьютера .
ПРЕДУПРЕЖДЕНИЕ : Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта FCC. Заглушки
защищают компьютер от пыли и грязи и поддерживают циркуляцию воздуха , охлаждающего компоненты компьютера.
ПРИМЕЧАНИЕ : В компьютере Dell используются только разъемы для плат PCI и PCI Express. Платы ISA не поддерживаются.

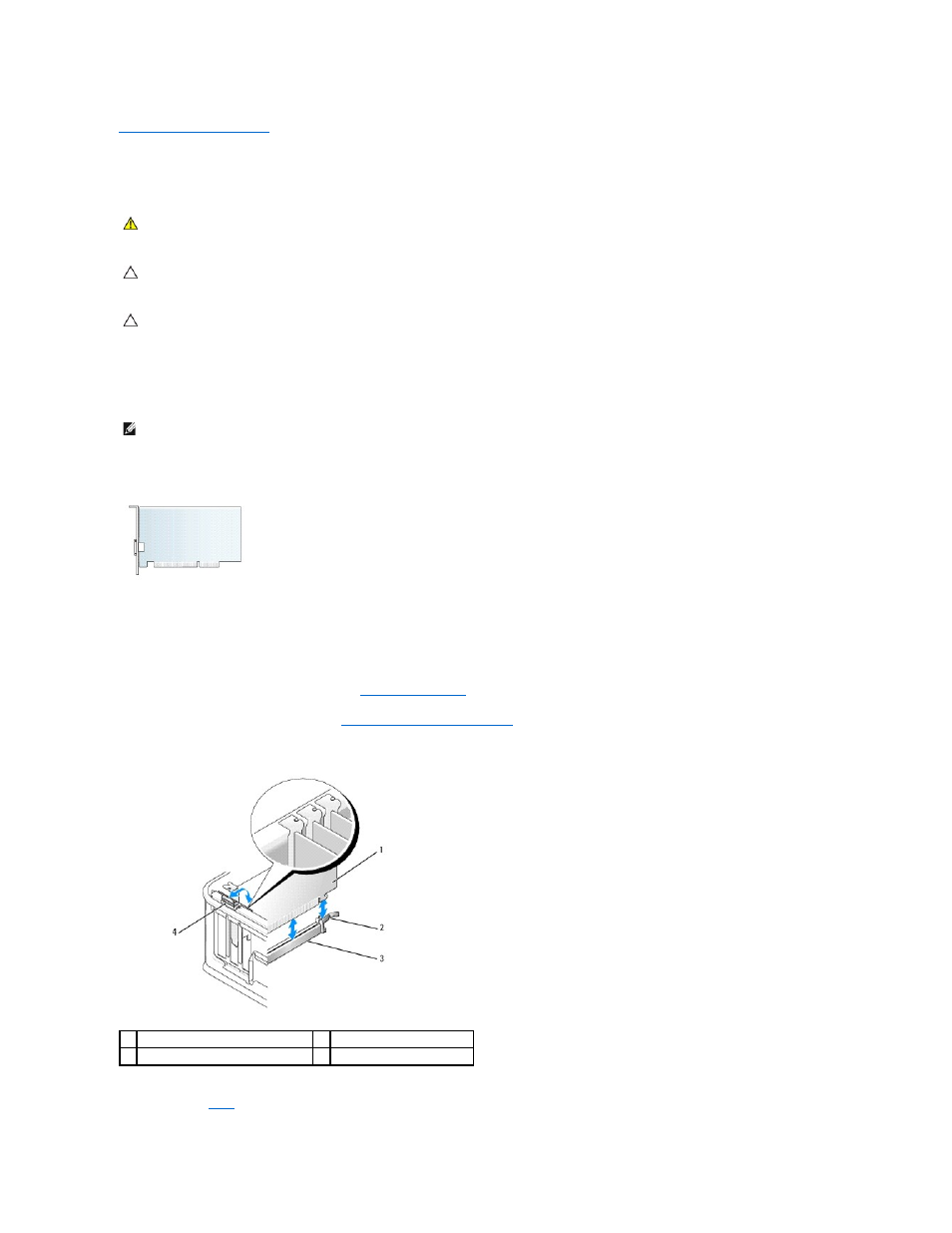

1 плата 2 удерживающая скоба
3 разъем на системной плате 4 защелка
