Диски
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер поддерживает следующие устройства
:
l один жесткий диск SATA (Serial ATA);
l один дополнительный оптический дисковод для модуля D Dell, второй жесткий диск или дисковод гибких дисков в модульном отсеке (сведения об
установке и удалении устройств в модульном отсеке см . в разделе Модульный отсек ).
Общие инструкции по установке
Подключение кабелей дисков или дисководов
При установке накопителя необходимо подключить к задней панели накопителя два кабеля : кабель питания и кабель интерфейса данных.

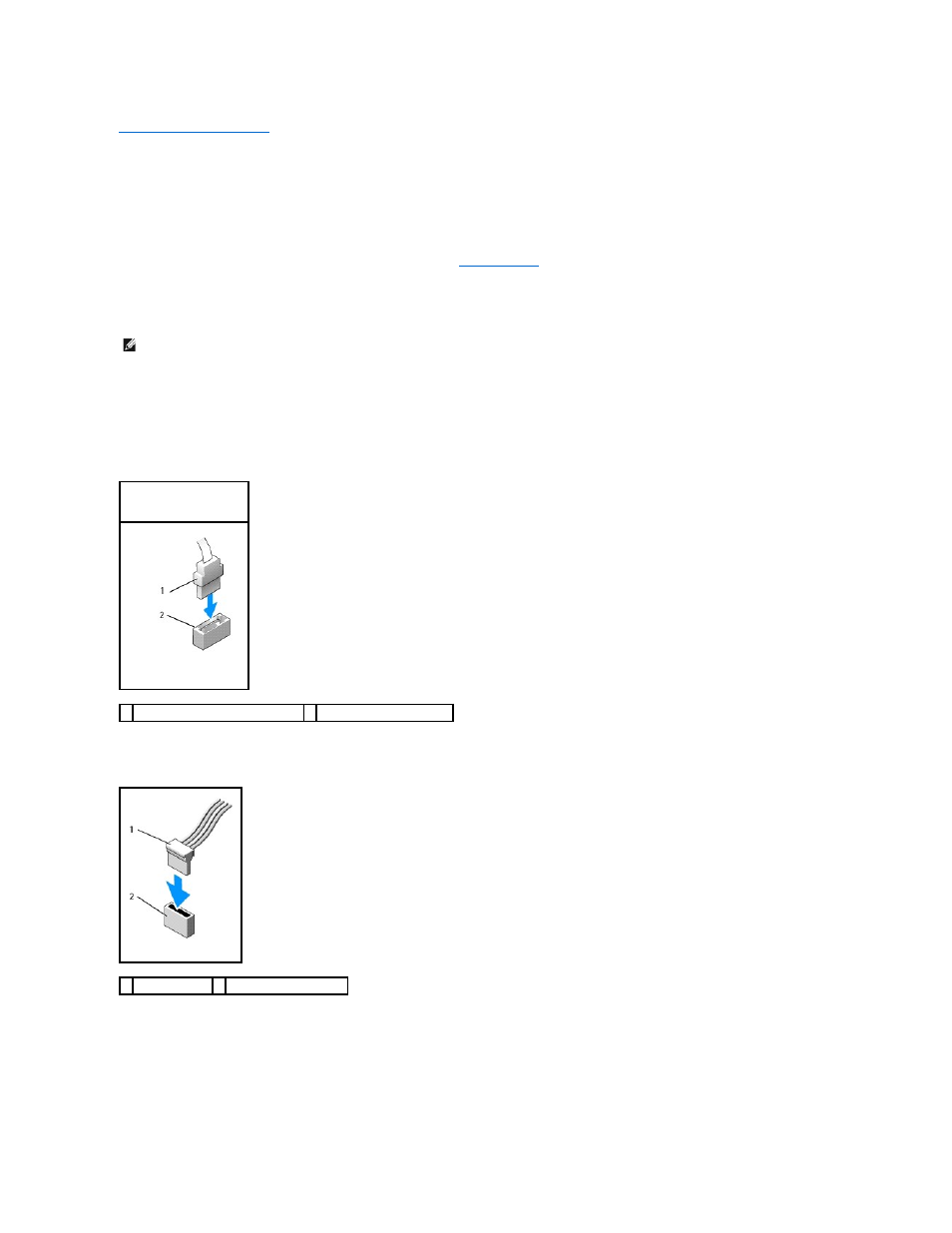

Разъемы интерфейсов данных
Разъемы питания
Подключение и отключение кабелей дисков и дисководов
Отсоединяя и присоединяя кабель данных SATA, держите его за черный разъем на каждом конце. Извлекая кабель, беритесь за цветной язычок и
тяните , пока не вытащите разъем.
ПРИМЕЧАНИЕ : Информацию об установке дисководов для модуля D см. в документации, поставляемой с дополнительным устройством.
Разъем SATA
1 разъем кабеля интерфейса данных 2 разъем интерфейса данных
1 кабель питания 2 входной разъем питания
