Диски
Dell™ OptiPlex™ 760 Руководство по обслуживанию
Компьютер поддерживает следующие устройства
:
l
один жесткий диск
SATA (Serial ATA);
l
один тонкий дисковод гибких дисков или устройство чтения карт памяти
;
l
один плоский оптический дисковод
SATA.
Общие инструкции по установке
Разъемы
SATA на системной плате отмечены метками SATA0 и SATA1. Жесткие диски должны быть подключены к разъему SATA0, а все остальные
устройства
SATA (например, оптический дисковод) - к разъему SATA1. Например, при наличии жесткого диска SATA и оптического дисковода SATA
жесткий диск подключите к разъему
SATA0, а оптический дисковод - к разъему SATA1. Расположение разъемов SATA на системной плате см. в разделе
Компоненты системной платы
.
Подключение кабелей дисков или дисководов
При установке накопителя необходимо подключить к задней панели накопителя два кабеля
: кабель питания и кабель интерфейса данных.
Разъемы интерфейсов данных
Разъемы питания

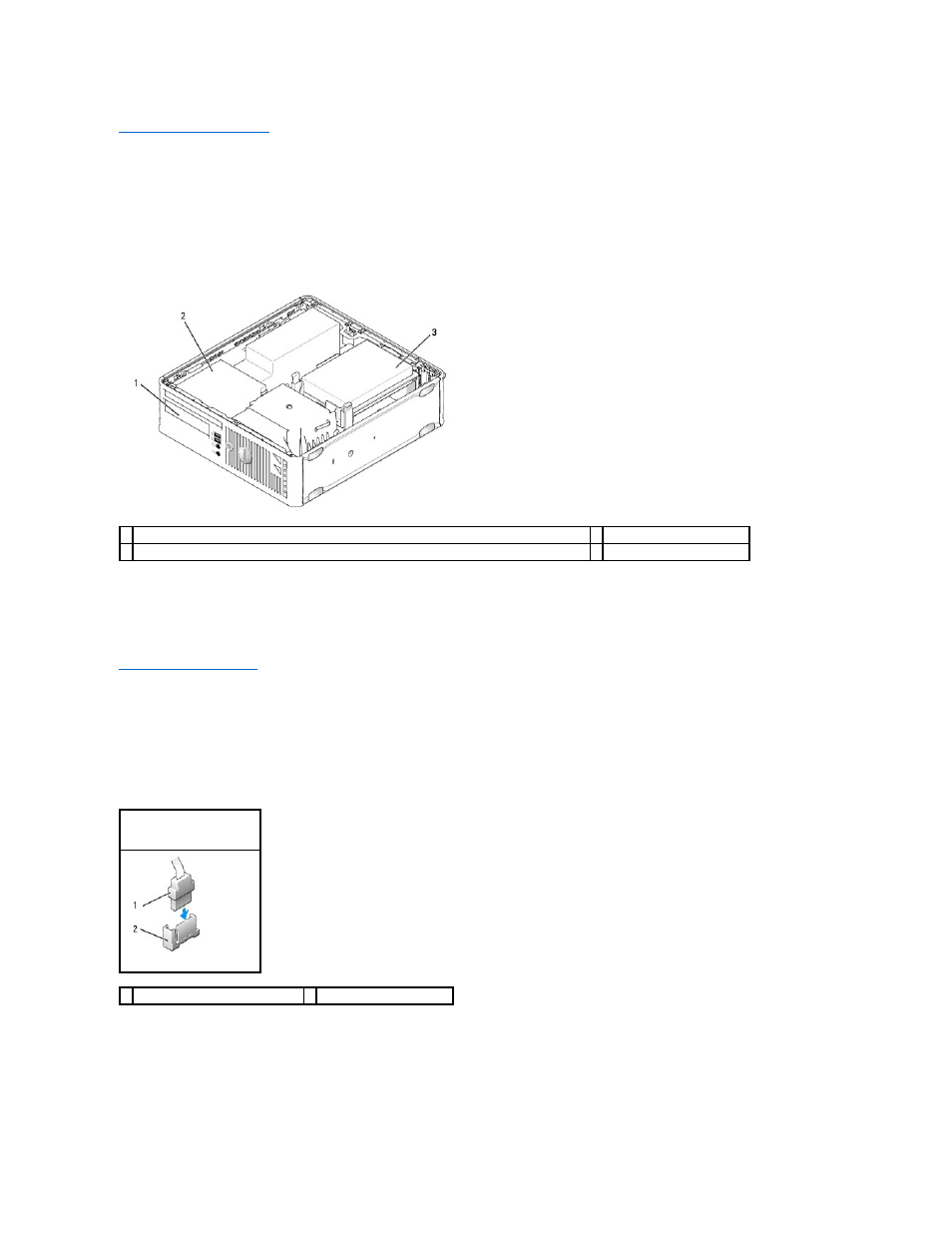

1 3,5-дюймвый отсек дисководов для дисковода гибких дисков или устройства чтения карт памяти 2 плоский оптический дисковод
3 жесткий диск
Разъем
Serial ATA (SATA)
1 разъем кабеля интерфейса данных 2 разъем интерфейса данных
