Инструкция по эксплуатации Dell OptiPlex 760
Страница 24
5.
Вытащите кронштейн адаптера последовательного порта
PS/2 из его фиксирующего гнезда.
6.
Если адаптер удаляется надолго
, вставьте на его место заглушку.
7.
Перед закрытием фиксирующего механизма платы убедитесь в выполнении указанных ниже действий
.
l
Верхние части всех плат и заглушек находятся на одном уровне с выравнивающей пластиной
.
l
Выемка в верхней части платы или заглушки расположена вокруг направляющей
.
8.
Закрепите все остальные платы
, установив их фиксаторы в исходное положение.
9.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
Установка адаптера последовательного порта
PS/2 в блок удлинителя для системной шины
1.
Выполните процедуры
, описанные в разделе
Работа с компьютером
.
2.
Снимите крышку компьютера
(см. раздел
Снятие крышки корпуса компьютера
).
3.

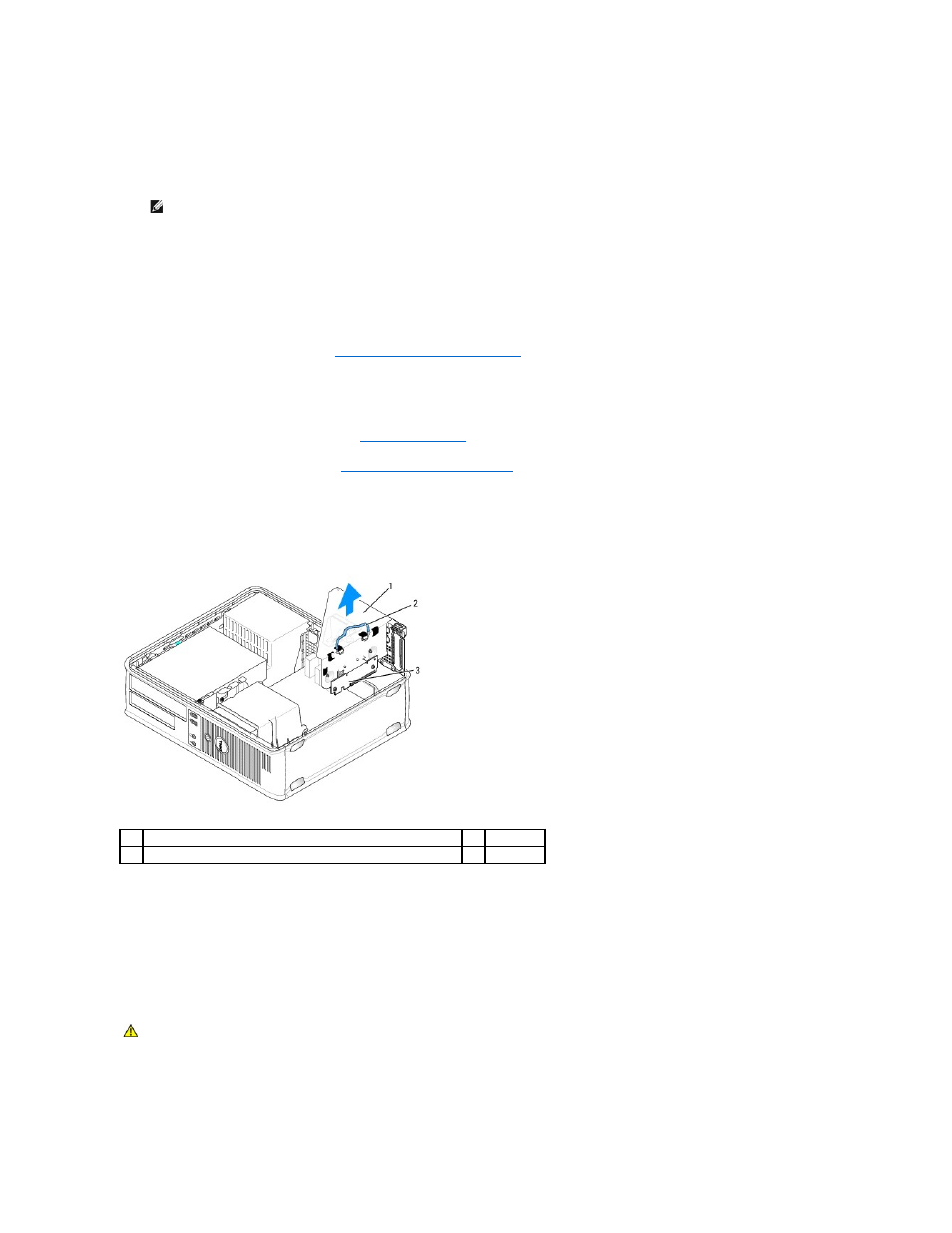

Снимите блок удлинителя для системной шины
.
a.
Проверьте
, есть ли кабели, подсоединенные к платам через заднюю панель. Отсоедините все кабели, которые не достают до блока
удлинителя для системной шины после удаления из компьютера
.
b.
Поверните ручку блока удлинителя системной шины вверх
, а затем аккуратно потяните ее, чтобы вынуть блок удлинителя системной шины
из компьютера
.
4.
Аккуратно поднимите защелку на фиксаторе платы
, чтобы открыть его. Поворачивайте фиксатор до тех пор, пока он не займет открытое
положение
.
5.
При установке нового адаптера последовательного порта
PS/2 удалите заглушку, чтобы открыть пустой слот для платы.
6.
При замене уже установленного адаптера
PS/2 извлеките его из компьютера.
7.
При необходимости отсоедините от адаптера все подключенные кабели
.
8.
Вставьте в фиксирующий слот кронштейн адаптера последовательного порта
PS/2 и с усилием нажмите на него. Убедитесь, что адаптер
полностью установлен в гнезде
.
ПРИМЕЧАНИЕ
:
Установка заглушек в пустые разъемы для плат необходима для выполнения требований стандарта
FCC. Заглушки
защищают компьютер от пыли и грязи и поддерживают циркуляцию воздуха
, охлаждающего компоненты компьютера.
1
блок удлинителя для системной шины
2
ручка
3
удлинители для системной шины
(2)
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током перед установкой любых плат или адаптеров отсоединяйте компьютер
от электрической розетки
.
