8. Потяните защелку накопителя и сдвиньте устройство чтения карт памяти в направлении задней панели корпуса компьютера . Затем
приподнимите устройство чтения карт памяти , чтобы извлечь его из корпуса компьютера.
9. Установите жесткий диск (смотрите раздел Установка жесткого диска ).
10. Установите крышку корпуса (см. раздел Установка крышки корпуса компьютера ).
Установка устройства Media Card Reader
1. При замене устройства чтения карт памяти извлеките установленное устройство чтения карт памяти (см. раздел Удаление устройства чтения
карт памяти ) и перейдите к шаг 3 .
2. При установке нового устройства чтения карт памяти , выполните следующие действия, прежде чем переходить к шаг 3 :
a. Выполните процедуры , описанные в разделе Работа с компьютером .
b. Снимите крышку компьютера (см. раздел Снятие крышки корпуса компьютера ).
c. Положите компьютер на бок таким образом , чтобы системная плата находилась внизу.
d. Извлеките заглушку панели дисков .
3. Совместите винты на устройстве чтения карт памяти со слотами кронштейна в корпусе компьютера и аккуратно вставьте накопитель в отсек со
щелчком
.
4. Подключите кабель к разъемам в устройстве чтения карт памяти и разъему INT_USB системной платы.

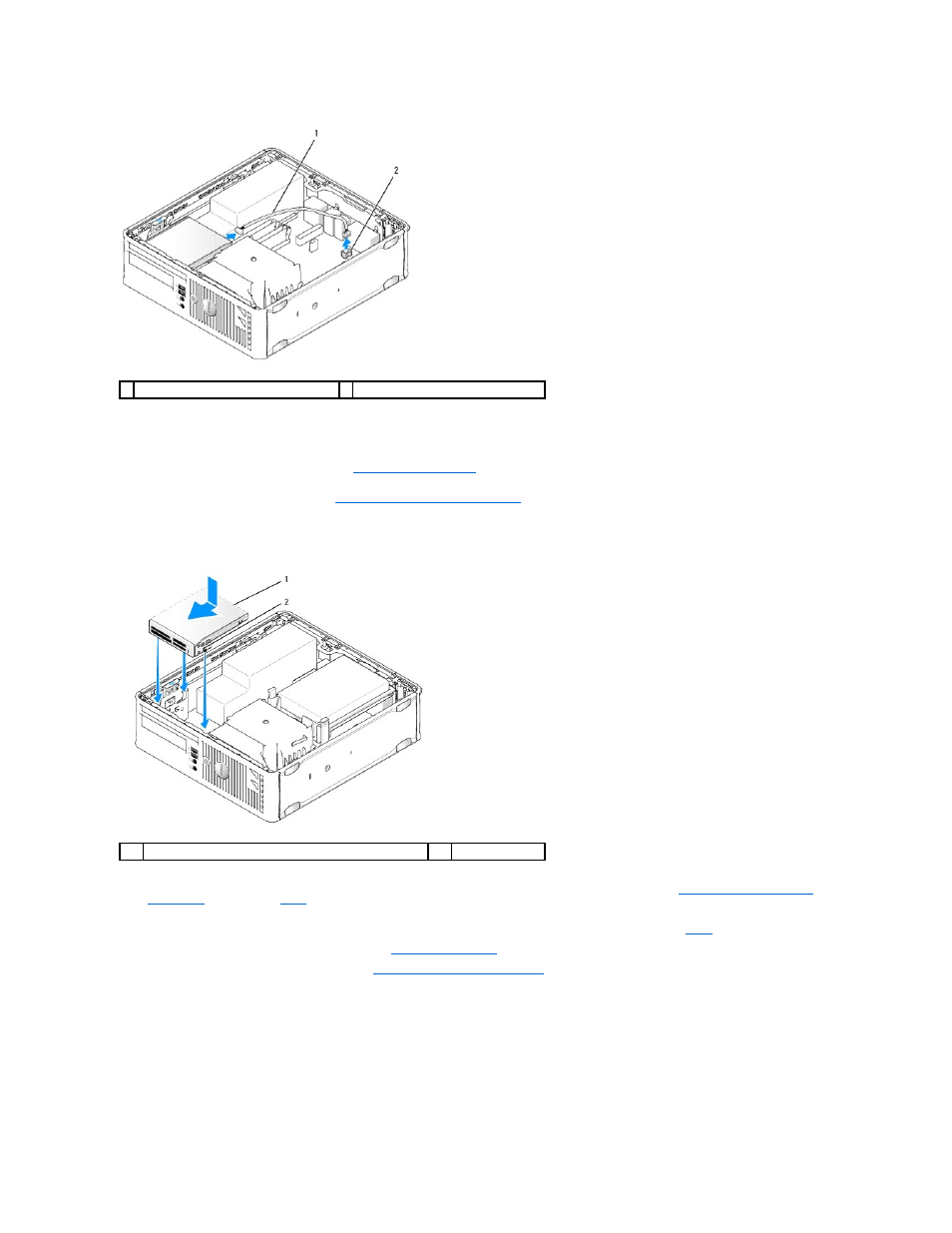

1 кабель устройства чтения карт памяти 2 разъем INT_USB на системной плате
1 устройство чтения карт памяти 2 винты (3)
