13.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).

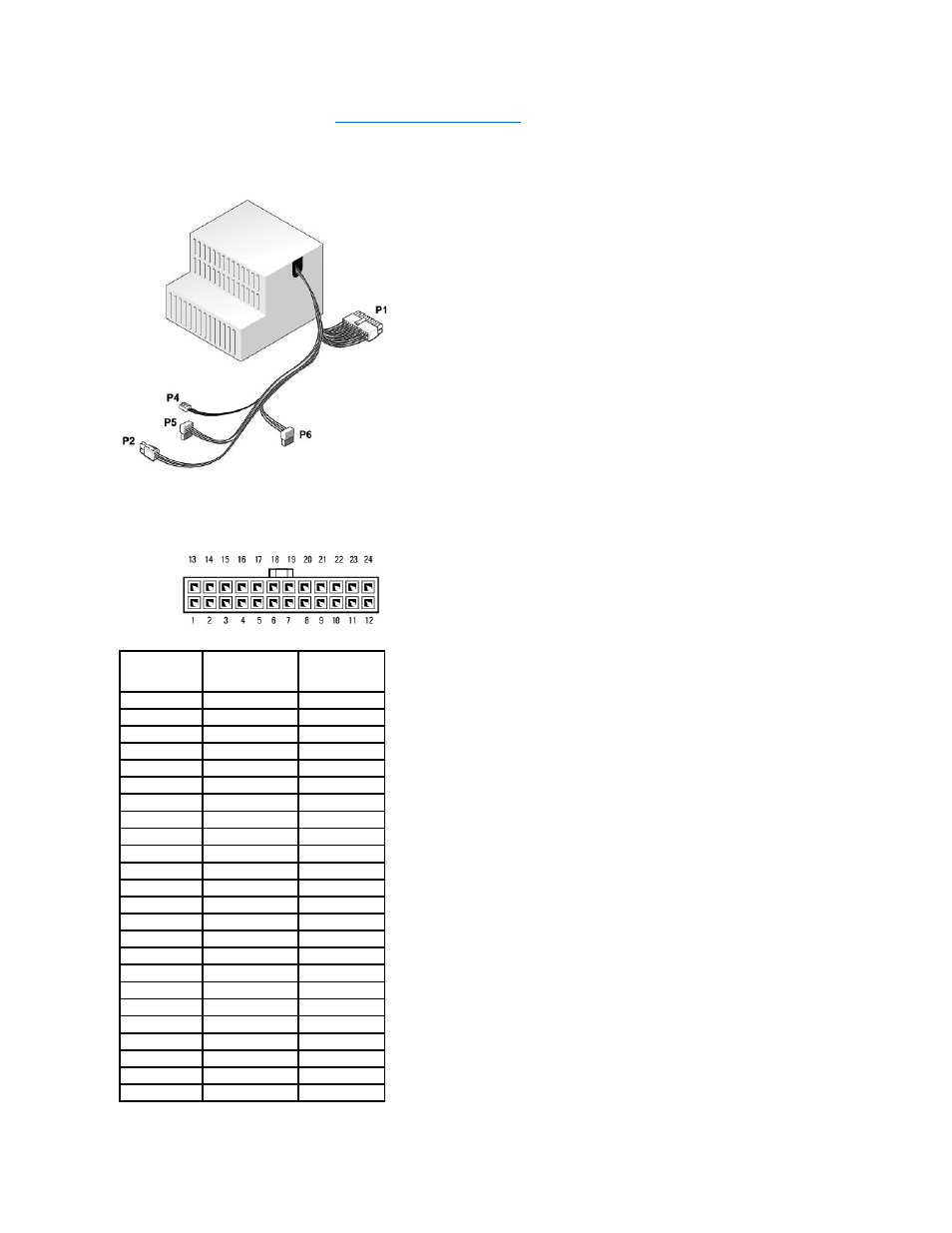

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
Номер контакта
Название сигнала
Провод
18-AWG
1
COM
Черный
2
FAN
Коричневый
3
N/C
Нет
4
+3.3 VDC
Оранжевый
5
COM
Черный
6
COM
Черный
7
+12 VDC
Желтый
8
+5 VSB
Фиолетовый
9
COM
Черный
10
+5 VDC
Красный
11
+5 VDC
Красный
12
+5 VDC
Красный
13
COM
Черный
14
COM
Черный
15
+3.3 VDC
Оранжевый
16
+3.3 VDC
Оранжевый
17
POK
Серый
18
COM
Черный
19
+12 VDC
Желтый
20
-12 VDC
синим светом
21
COM
Черный
22
PS_ON
Зеленый
23
+5 VDC
Красный
24
+5 VDC
Красный
