Инструкция по эксплуатации Dell OptiPlex 760
Страница 21
8.
Плотно вставьте плату в разъем на блоке удлинителя для системной шины
.
9.
Опустите фиксатор платы и установите его в исходное положение
, закрепив таким образом платы в компьютере.
10.
Установите блок удлинителя для системной шины
.
a.
Совместите защелки на блоке удлинителя системной шины с разъемами в боковой части компьютера и сдвиньте блок удлинителя
системной шины на место
.
b.
Убедитесь
, что удлинители для системной шины полностью установлены в разъемы на системной плате.
11.
Подсоедините кабели
, отсоединенные на
.
12.
Подсоедините кабели
, которые должны быть подсоединены к плате.
13.
Установите на место крышку компьютера
(см. раздел
Установка крышки корпуса компьютера
), подключите компьютер и устройства к
электросети и включите их
.
14.
Если установлена звуковая плата
, сделайте следующее.

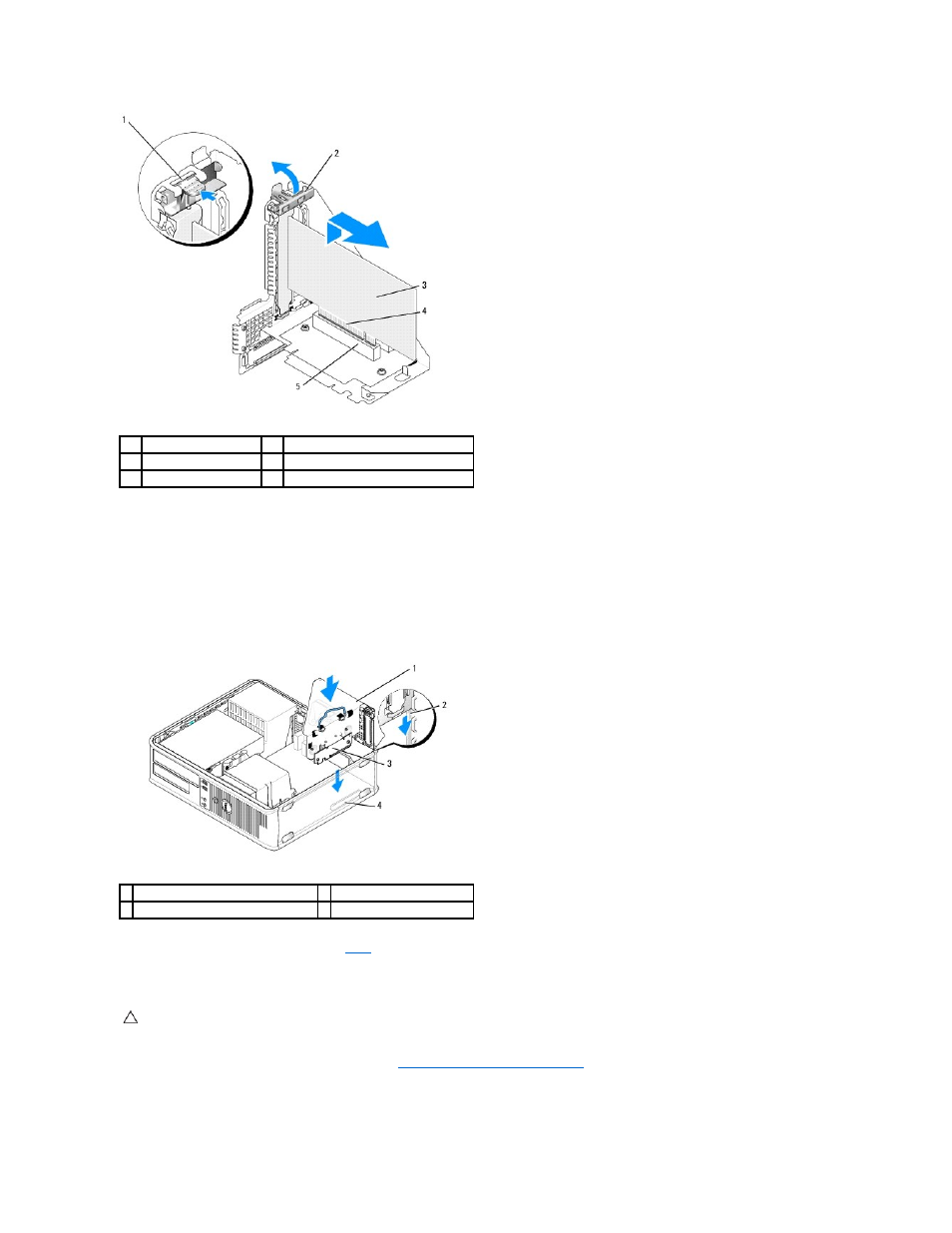

1
защелка
2
фиксатор платы
3
плата
4
разъем на краю платы
5
разъем платы
1 блок удлинителя для системной шины 2 слоты
3 удлинители для системной шины
4 разъемы на системной плате
ПРЕДУПРЕЖДЕНИЕ
:
Не прокладывайте кабели платы поверх или снизу плат
. Если кабели проложены поверх плат, корпус компьютера
может не закрыться
. Кроме того, это может повредить оборудование.
