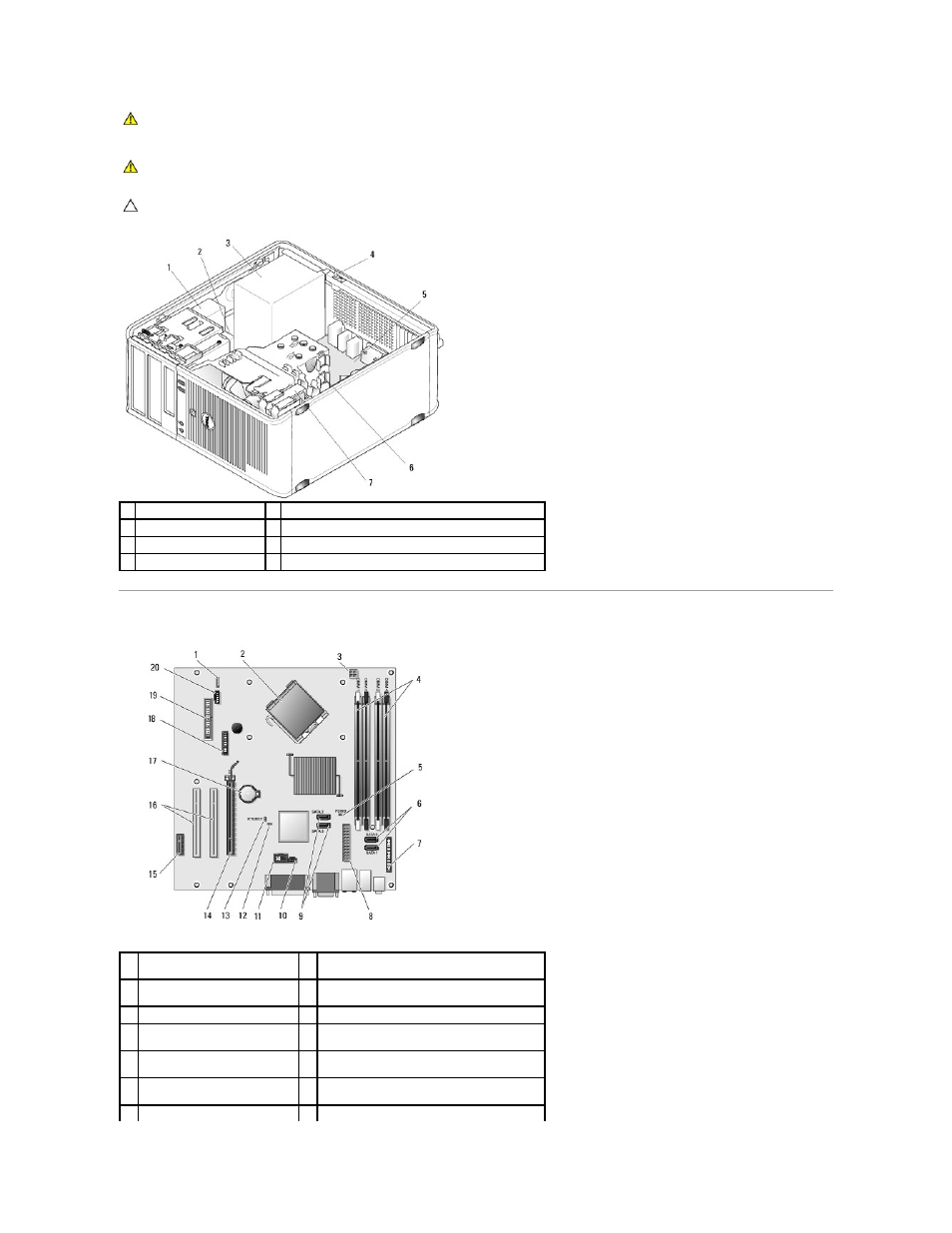

Элементы системной платы
ПРЕДУПРЕЖДЕНИЕ
:
Перед началом работы с внутренними компонентами компьютера прочитайте инструкции по технике безопасности
,
прилагаемые к компьютеру
. Для получения дополнительной информации о передовом опыте в технике безопасности см. главную
страницу о соответствии нормативным документам по адресу
www.dell.com/regulatory_compliance.
ПРЕДУПРЕЖДЕНИЕ
:
Во избежание поражения электрическим током перед снятием крышки всегда отсоединяйте компьютер от
электрической розетки
.
ПРЕДУПРЕЖДЕНИЕ
:
Будьте осторожны
, открывая крышку компьютера; убедитесь, что открытие крышки не приводит к отключению
кабелей от системной платы
.
1 оптический дисковод
2 жесткий диск
3 блок питания
4 необязательный детектор открытия корпуса
5 системная плата
6 блок радиатора
7 жесткий диск
1
внутренний громкоговоритель
(INT_SPKR)
2
разъем процессора
(ЦПУ)
3
разъем питания процессора
(12VPOWER)
4
разъемы модулей памяти
(DIMM_1, DIMM_2,
DIMM_3 и DIMM_4)
5
перемычка пароля
(PSWD)
6
разъемы для
SATA-дисков (SATA0 и SATA1)
7
разъем передней панели
(FRONTPANEL)
8
разъем питания
(POWER)
9
разъемы для
SATA-дисков (SATA2
и
SATA3)
10 разъем переключателя защиты корпуса от
вскрытия
(INTRUDER)
11 внутренний USB-разъем
(INT_USB)
12 перемычка отключения режима обслуживания
13 перемычка сброса RTC (RTCRST)
14 разъем PCI Express x16 (SLOT1)
