12.
Установите на место дисковод гибких дисков или устройство чтения карт памяти
(см. раздел
Установка дисковода гибких дисков
).
13.
Установите оптический дисковод
(смотрите раздел.
Установка оптического дисковода
).
14.
Установите крышку корпуса
(см. раздел
Установка крышки корпуса компьютера
).
15.
Подсоедините кабель питания переменного тока к разъему питания переменного тока на блоке питания
.
16.
Подключите компьютер и устройства к сети питания и включите их
.

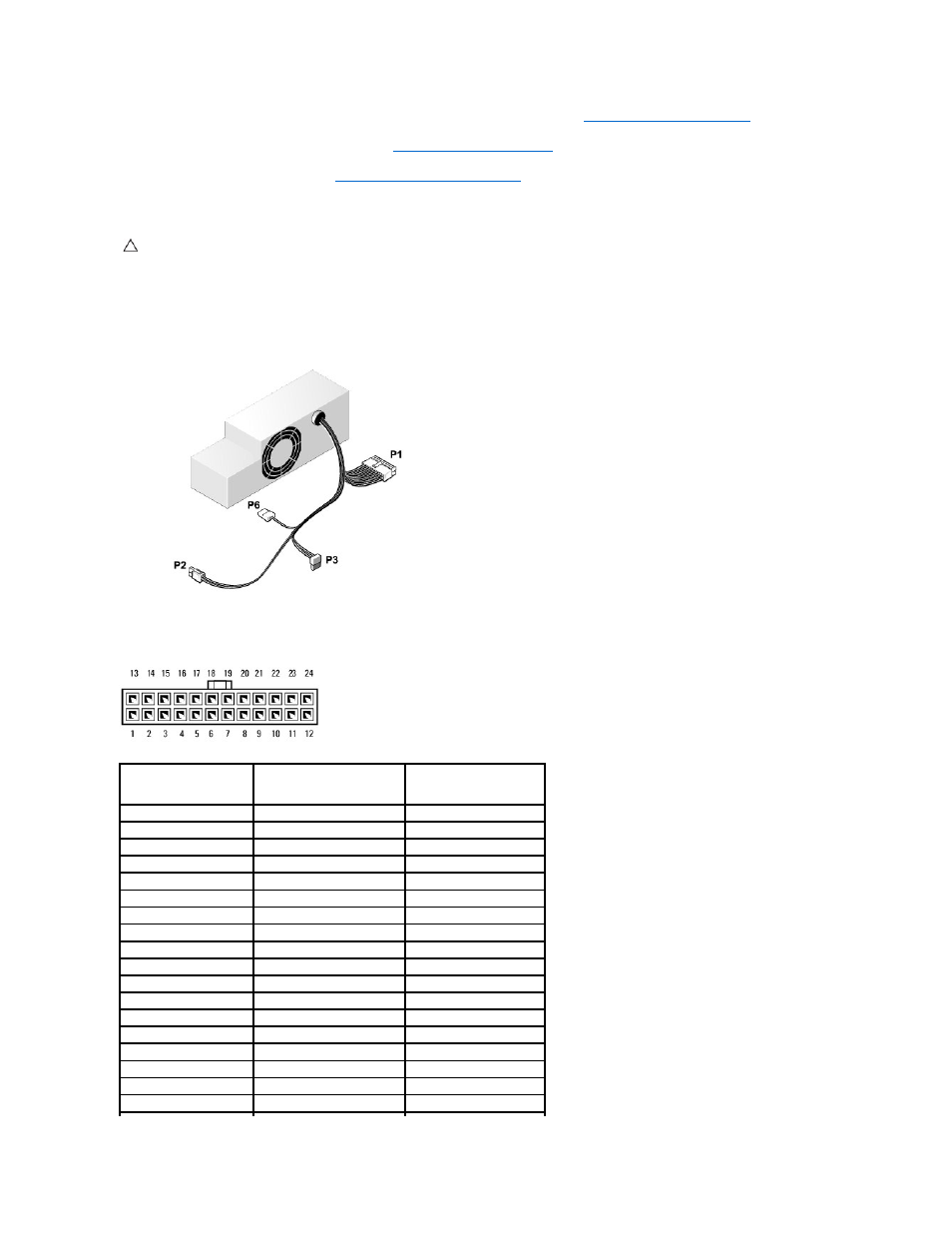

Разъемы питания постоянного тока
Разъем питания постоянного тока
P1
ПРЕДУПРЕЖДЕНИЕ
:
Подсоедините сетевой кабель к сетевой розетке
, а затем к компьютеру.
Номер контакта
Название сигнала
Провод
18-AWG
1
COM
Черный
2
FAN
Коричневый
3
N/C
Нет
4
+3.3 VDC
Оранжевый
5
COM
Черный
6
COM
Черный
7
+12 VDC
Желтый
8
+5 VSB
Фиолетовый
9
COM
Черный
10
+5 VDC
Красный
11
+5 VDC
Красный
12
+5 VDC
Красный
13
COM
Черный
14
COM
Черный
15
+3.3 VDC
Оранжевый
16
+3.3 VDC
Оранжевый
17
POK
Серый
18
COM
Черный
