Магазины для кассет библиотеки 4U
В состав библиотеки 4U входят четыре магазина для кассет - по два с каждой
стороны (см. рис. 4-36 и рис. 4-37 на стр. 4-34). Верхний левый магазин содержит
двенадцать ячеек для кассет. Нижний левый магазин содержит девять ячеек для
кассет, а также может служить для размещения станции ввода-вывода, занимающей 3
ячейки ( 1 на рис. 4-36). Верхний правый магазин содержит двенадцать ячеек для
кассет. Нижний правый магазин содержит двенадцать ячеек для кассет.
Дополнительная информация об адресации элементов приведена в разделе
“Библиотека 4U - адреса и физическое расположение ячеек ввода-вывода, ячеек
памяти и ячеек накопителей” на стр. B-2.
a77ug184

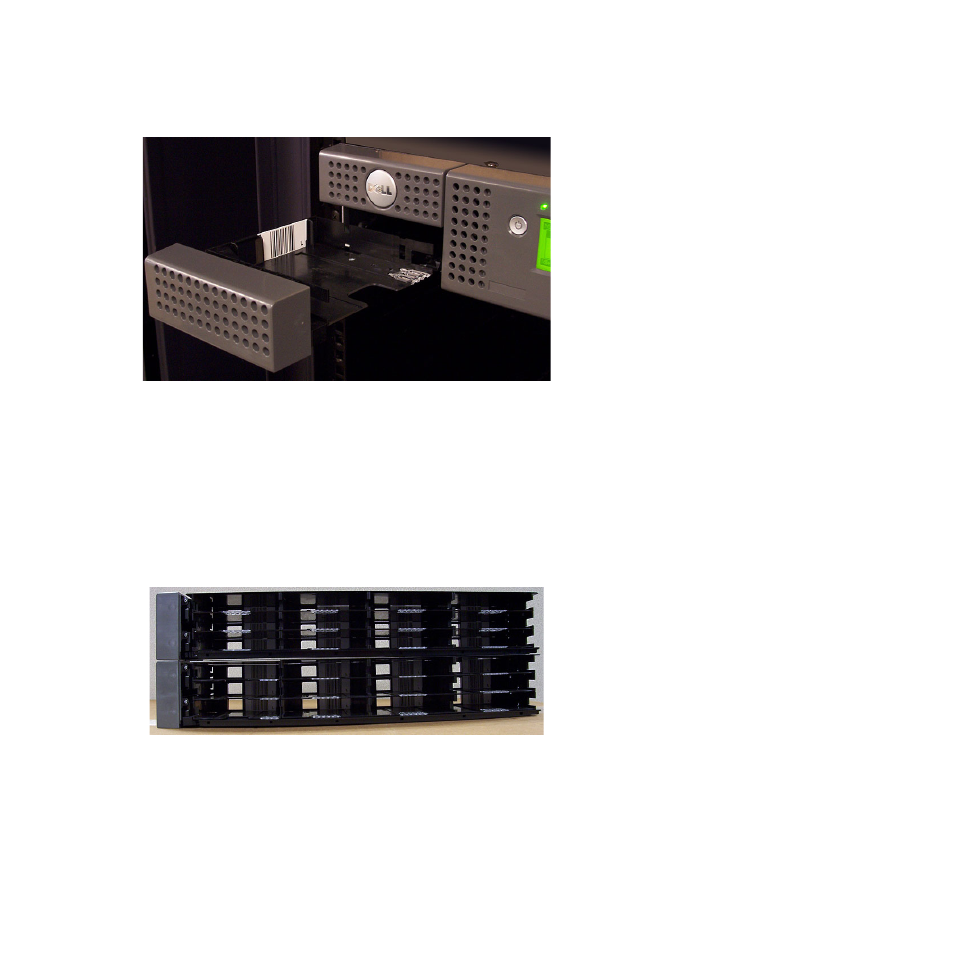

Рисунок 4-35. Станция ввода-вывода в левом магазине библиотеки 2U
a77ug182
Рисунок 4-36. Левые магазины библиотеки 4U
