Стойка, Направляющими, Спереди – Инструкция по эксплуатации Dell PowerVault TL2000
Страница 67: Боковые, Винты, Библиотеки, Фиксаторы, Монтажные, Скобы
Advertising
4.
С
помощью
шестигранного
ключа,
входящего
в
комплект
поставки,
удалите
винты
(
1
)
как
это
показано
на
В
случае
библиотеки
4U
винты
расположены
аналогичным
образом.
5.
Установите
фиксаторы
библиотеки
(
2 ),
как
показано
на
с
обеих
сторон
библиотеки
с
помощью
длинных
винтов
с
потайными
головками
из
монтажного
набора.
a77ug196

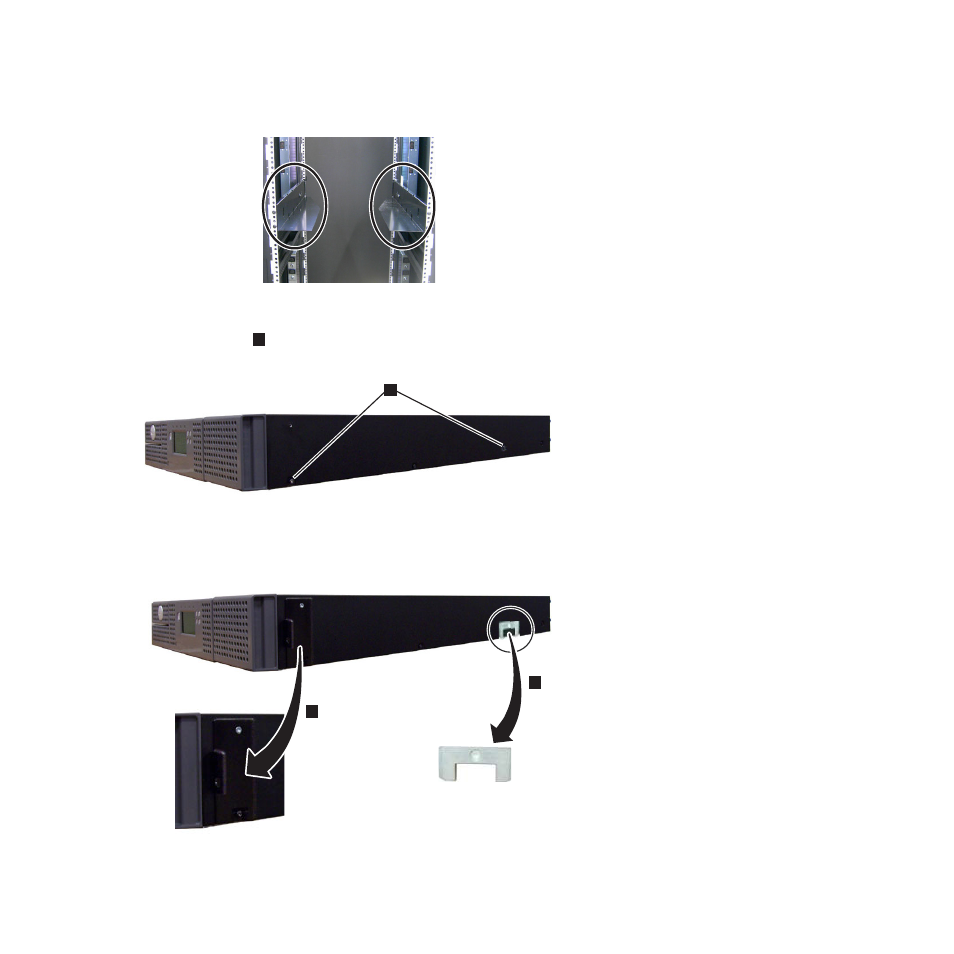

Рисунок
4-9.
Стойка
с
направляющими
-
вид
спереди
a77ug189
1
Рисунок
4-10.
Боковые
винты
для
библиотеки
2U
a77ug188
1
2
Рисунок
4-11.
Фиксаторы
и
монтажные
скобы
библиотеки
2U
Глава
4.
Установка
и
настройка
4-9
