6. Установите монтажные скобы ( 1 ), как показано для библиотеки 2U, с обеих
сторон библиотеки с помощью удаленных винтов и дополнительного короткого
винта с утопленной головкой из монтажного набора. (Для библиотеки 4U
применяются аналогичные фиксаторы и монтажные скобы.)
7. Установив фиксаторы и монтажные скобы, задвиньте библиотеку по
направляющим (см. рисунки рис. 4-12 и рис. 4-13) в стойку до упора. Затем
осторожно надавите на библиотеку, чтобы закрепить фиксаторы, установленные с
каждой стороны библиотеки, и выровняйте монтажные скобы с вертикальными
направляющими стойки.
8. Закрепите библиотеку в стойке (рис. 4-14 на стр. 4-11 для библиотеки 2U, рис. 4-15
на стр. 4-11 для библиотеки 4U). Для этого установите винт (
1
) в центральное
отверстие каждой монтажной скобы и затяните его с помощью отвертки № 2.
a77ug177

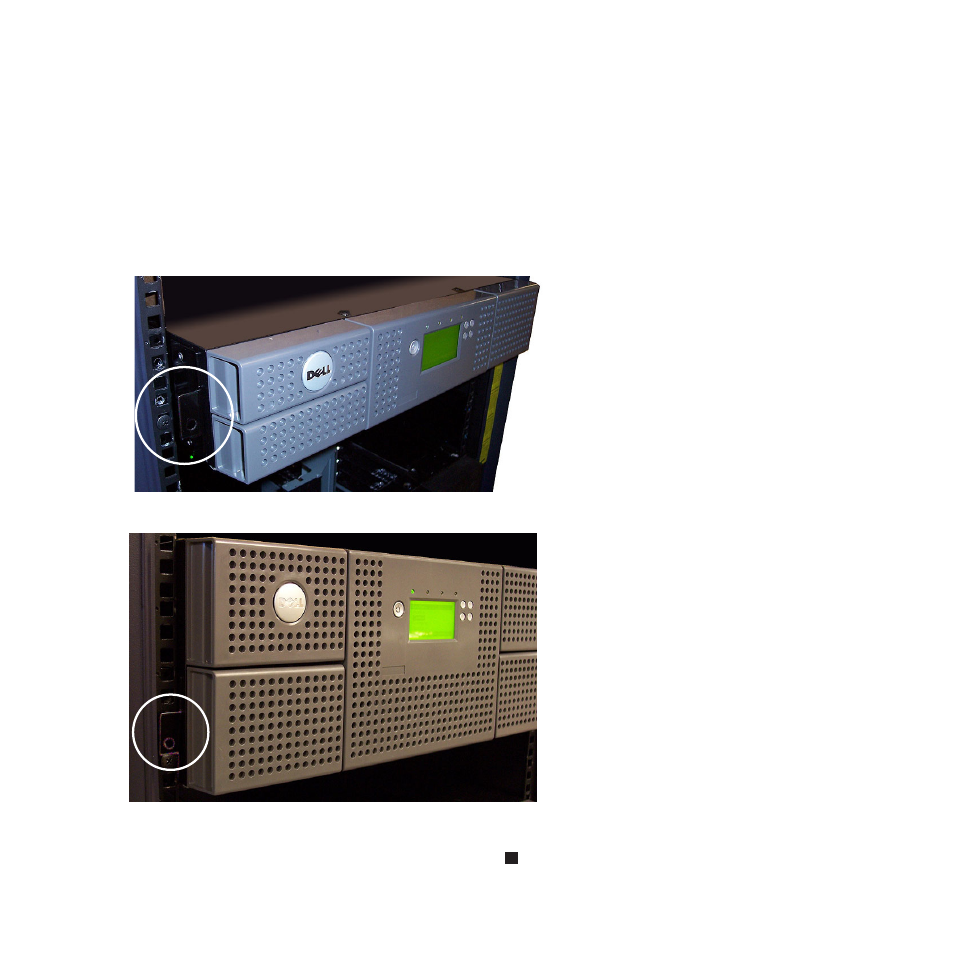

Рисунок 4-12. Установка библиотеки 2U в стойку
a77ug174
Рисунок 4-13. Установка библиотеки 4U в стойку
