Таблица
1-3.
Описание
внутреннего
содержимого
библиотеки
Номер
Компонент
Описание
1
Правые
магазины
кассет
v
В
библиотеке
2U
правый
магазин
вмещает
до
12
кассет.
v
В
библиотеке
4U
правые
магазины
вмещают
до
24
кассет.
2
Левые
магазины
кассет
v
В
библиотеке
2U
левый
магазин
вмещает
до
11
кассет,
а
также,
необязательную
станцию
ввода-вывода,
занимающую
1
ячейку.
v
В
библиотеке
4U
левый
магазин
вмещает
до
21
кассеты,
а
также,
необязательную
станцию
ввода-вывода,
занимающую
3
ячейки.
3
Аксессор
В
состав
этого
компонента
входит
робот
библиотеки,
а
также
сканер
штрих-кодов.
Аксессор
перемещает
кассеты
между
следующими
компонентами:
v
станция
ввода-вывода;
v
ячейки
для
кассет;
v
накопители
на
магнитной
ленте.
4
Плата
контроллера
библиотеки
Этот
компонент,
заменяемый
заказчиком
(CRU),
предназначен
для
хранения
пользовательской
конфигурации
и
данных
реестра
(VPD).
5
Контейнер
накопителя
на
магнитной
ленте
Обе
библиотеки
поддерживают
накопители
на
магнитной
ленте
Ultrium
3
и
Ultrium
4.
Каждый
накопитель
на
магнитной
ленте
устанавливается
в
корпус,
называемый
контейнером.
Контейнер
накопителя
представляет
собой
компонент,
заменяемый
заказчиком
(CRU).
Конструкция
контейнера
позволяет
быстро
удалить
его
из
библиотеки
и
заменить.
v
В
библиотеку
2U
можно
установить
один
контейнер
накопителя
на
магнитной
ленте
полной
высоты
либо
до
двух
контейнеров
накопителей
половинной
высоты.
v
В
библиотеку
4U
можно
установить
до
двух
контейнеров
накопителей
полной
высоты
либо
до
четырех
контейнеров
накопителей
половинной
высоты.
Допустимы
комбинации
контейнеров
накопителей
полной
и
половинной
высоты.
a77ug124
3
2
1
4
5
6

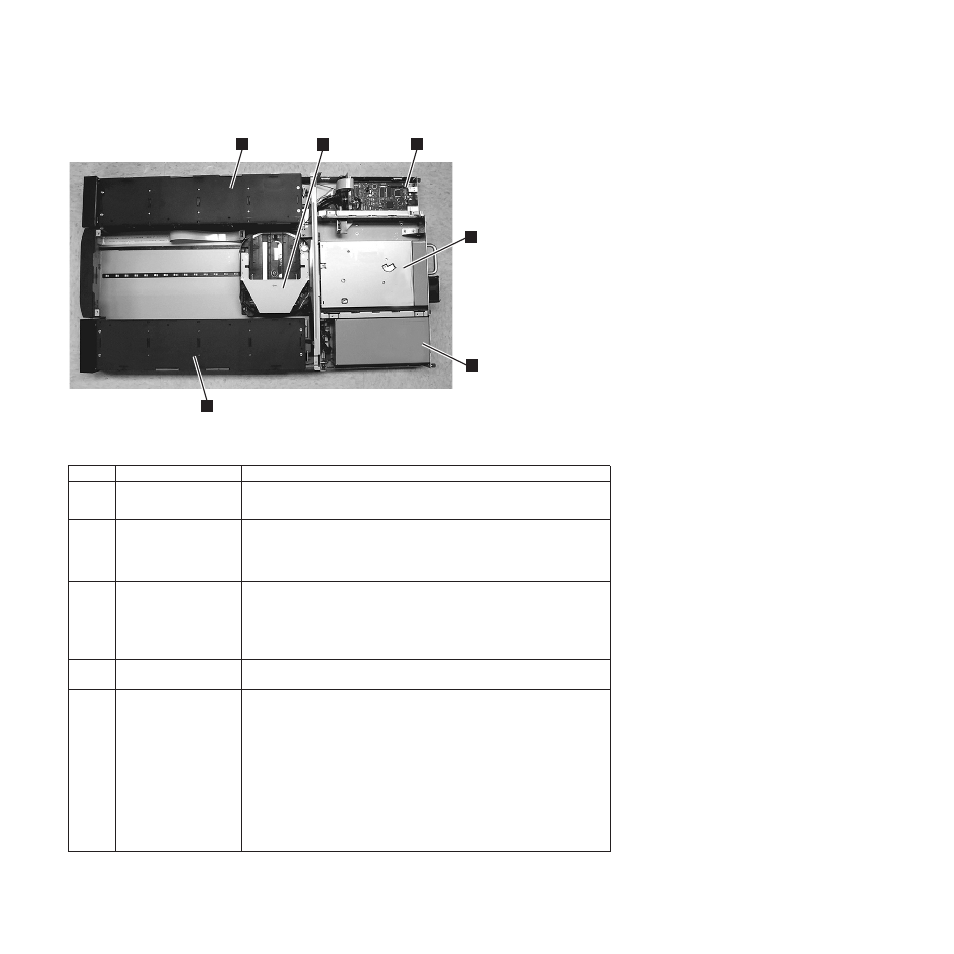

Рисунок
1-6.
Библиотека
-
вид
изнутри
1-6
