1 Два блока EIA с круглыми и
квадратными отверстиями для
установки
3 Широкие расстояния в блоке EIA
2 4 Узкие расстояния между блоками EIA
3. Удалите защитную клейкую ленту с обратной стороны направляющих. С
помощью винтов для квадратных или круглых отверстий (в зависимости от типа
стойки) и отвертки № 2 компании Phillips закрепите направляющие в выбранном
положении по бокам стойки. Кромки направляющих должны быть направлены
друг к другу. Закрепите направляющие спереди и сзади, а затем затяните все 8
винтов. Узкий конец направляющей должен быть направлен к задней панели
стойки. Направляющие можно расширить в соответствии с глубиной стойки.
Каждая направляющая занимает в стойке 2 блока EIA ( 1 на рис. 4-8).
a77ug133
1 3
4
2
1 2

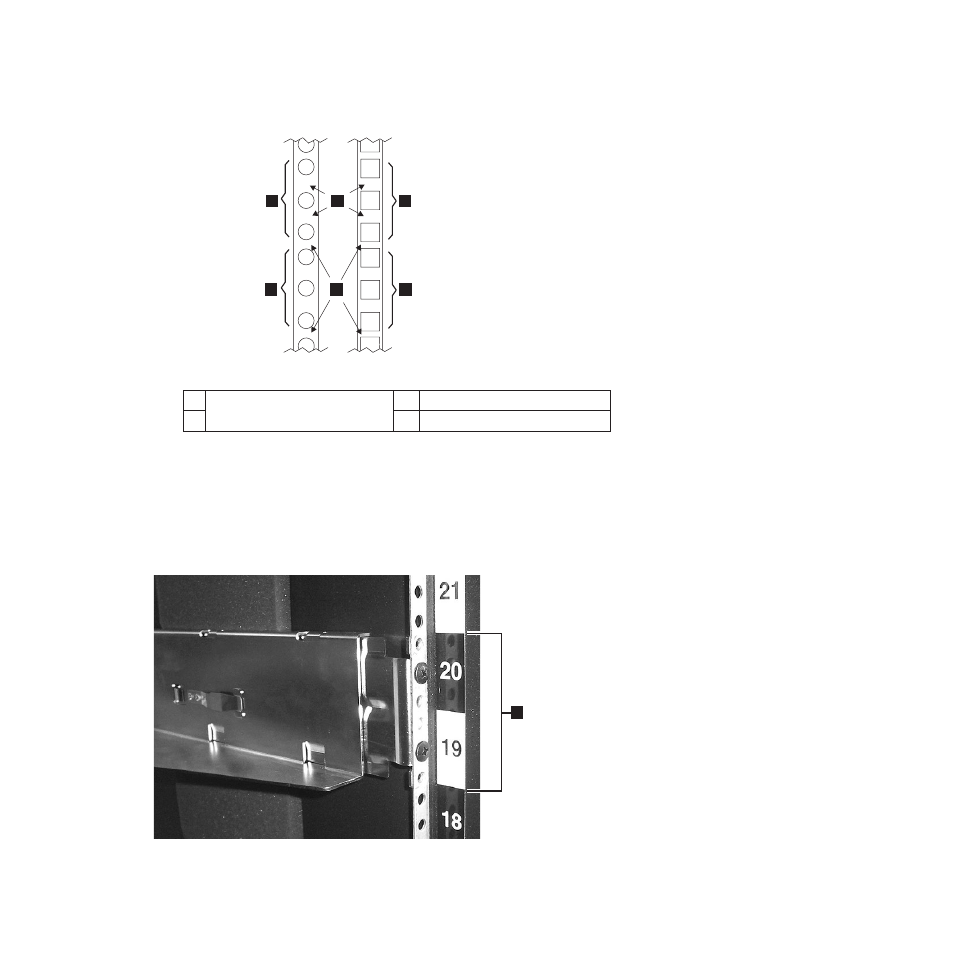

Рисунок 4-7. Примеры блоков EIA с круглыми и квадратными отверстиями
1
a77ug009
Рисунок 4-8. Узкая часть направляющей в стойке - вид сзади
4-8 Руководство пользователя библиотек магнитных лент Dell PowerVault TL2000 и TL4000
