Для
установки
библиотеки
в
стойку
выполните
следующие
действия.
1.
Убедитесь,
что
в
состав
монтажного
комплекта
входят
следующие
компоненты
(см.
v
Пластиковая
упаковка:
–
2
направляющие
(не
показаны)
–
2
крепежные
скобы
(
1 )
v
Небольшой
пакет
без
этикеток:
–
1
шестигранный
ключ
T10
(
5 )
–
2
U-образных
фиксатора
(
4 )
–
4
небольших
винта
для
закрепления
фиксаторов
и
скоб
(
6 )
–
2
больших
винта
для
фиксации
крепежных
скоб
на
стойке
(
7 )
v
Пакет
с
этикеткой
″Round
Hole
″:
9
винтов
для
круглых
отверстий
в
стойке
(
2 )
v
Пакет
с
этикеткой
″Square
Hole
″:
9
винтов
для
квадратных
отверстий
в
стойке
(
3 )
Примечание:
Для
установки
требуется
восемь
винтов.
В
комплект
входит
дополнительно
один
запасной
винт.
2.
Определите
предполагаемое
положение
библиотеки
в
стойке
и
отметьте
его
на
каждой
вертикальной
направляющей
с
помощью
карандаша.
Примечание:
Библиотека
2U
занимает
в
стойке
3,5
дюйма
(2
блока
EIA).
Библиотека
4U
занимает
в
стойке
7
дюймов
(4
блока
EIA).
1
3
4
6
2
a77ug208
5
7

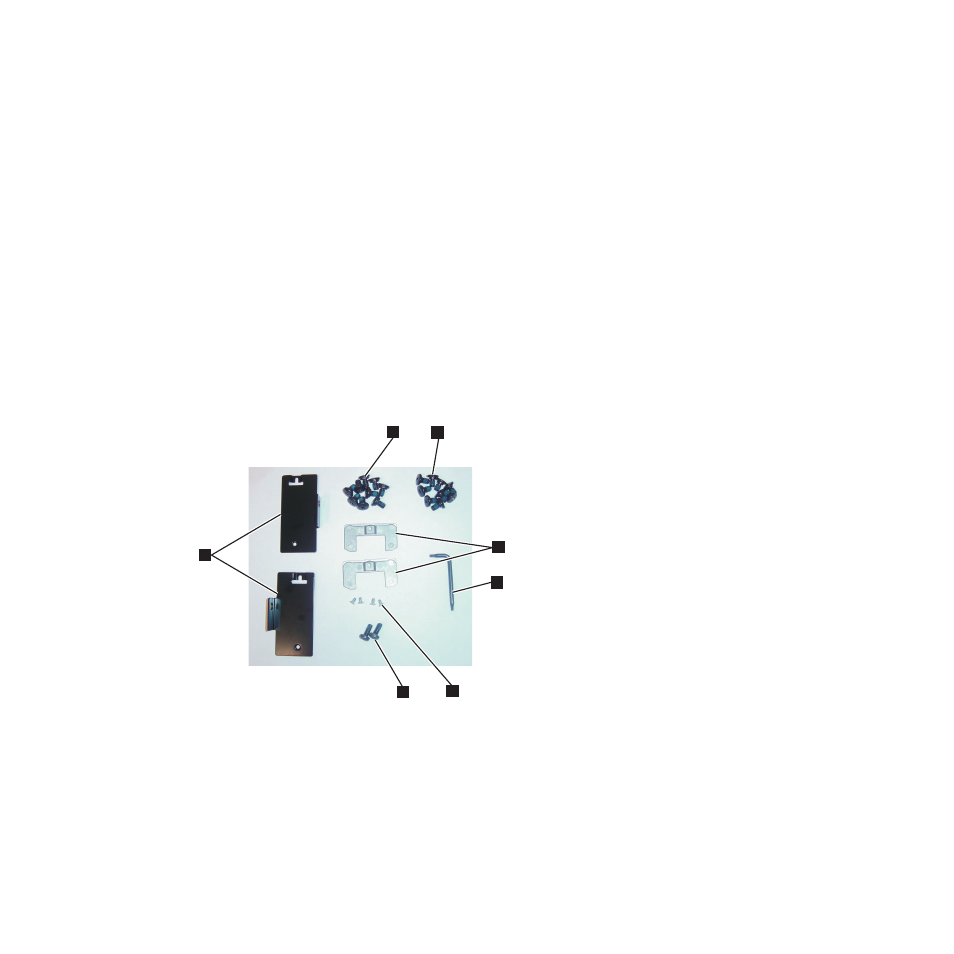

Рисунок
4-6.
Набор
для
монтажа
в
стойке
Глава
4.
Установка
и
настройка
4-7
