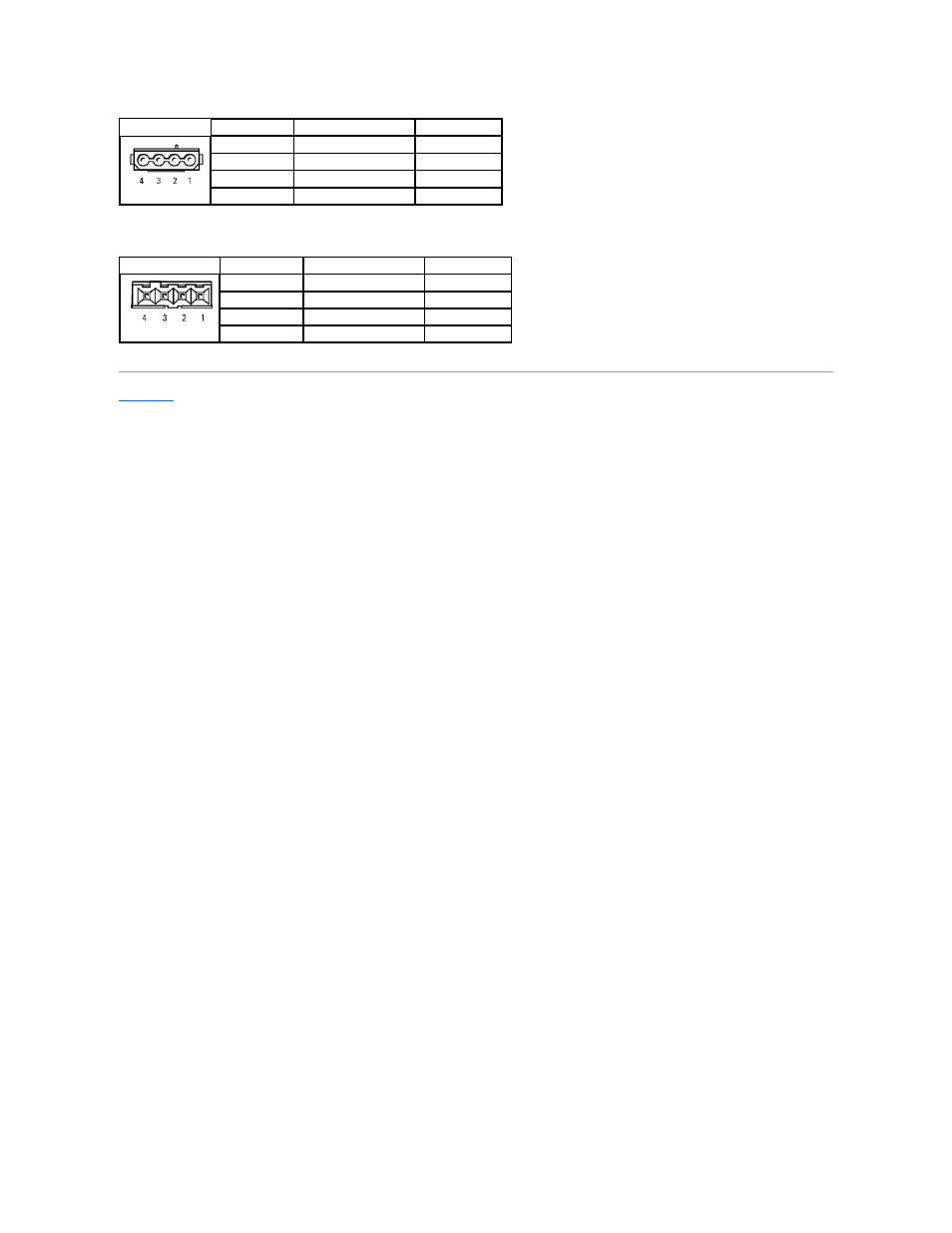

Разъем питания дисковода гибких дисков
Оглавление
Номер контакта Название сигнала Провод 18-AWG
1 +12 В постоянного тока Желтый
2 COM Черный
3 COM Черный
4 +5 В постоянного тока Красный
Номер контакта Название сигнала Провод 22-AWG
1 +5 В постоянного тока Красный
2 COM Черный
3 COM Черный
4 +12 В постоянного тока Желтый
