Разъемы для компьютера с корпусом mini-tower – Инструкция по эксплуатации Dell OptiPlex 170L
Страница 68

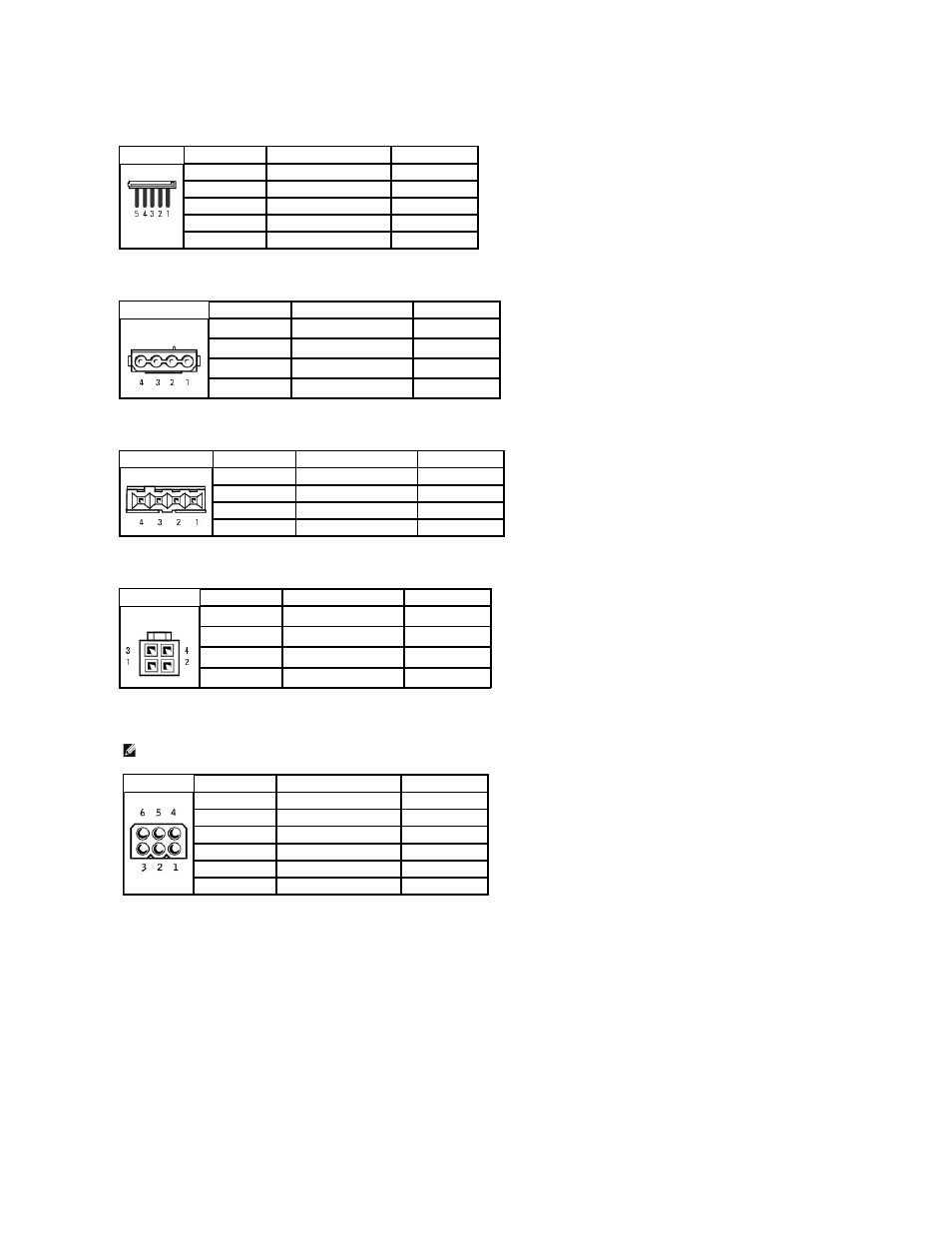

Разъем питания постоянного тока
P2
Разъемы питания постоянного тока
P3 и P4
Разъем питания постоянного тока
P5
Разъем питания постоянного тока
P6
Разъем питания постоянного тока
P7
Разъемы для компьютера с корпусом
Mini-Tower
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
COM
Черный
3
+5 В постоянного тока
Красный
4
COM
Черный
5
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
+12 В постоянного тока Желтый
2
COM
Черный
3
COM
Черный
4
+5 В постоянного тока
Красный
Номер контакта
Название сигнала
Провод
22-AWG
1
+5 В постоянного тока
Красный
2
COM
Черный
3
COM
Черный
4
+12 В постоянного тока Желтый
Номер контакта
Название сигнала
Провод
18-AWG
1
COM
Черный
2
COM
Черный
3
+12 В постоянного тока Желтый
4
+12 В постоянного тока Желтый
ПРИМЕЧАНИЕ
.
Кабель питания компьютера может иметь
, а может не иметь разъем "P7".
Номер контакта
Название сигнала
Провод
18-AWG
1
Нет
2
COM
Черный
3
COM
Черный
4
+3,3 В постоянного тока Оранжевый
5
+5 В постоянного тока
Красный
6
+12 В постоянного тока Желтый
