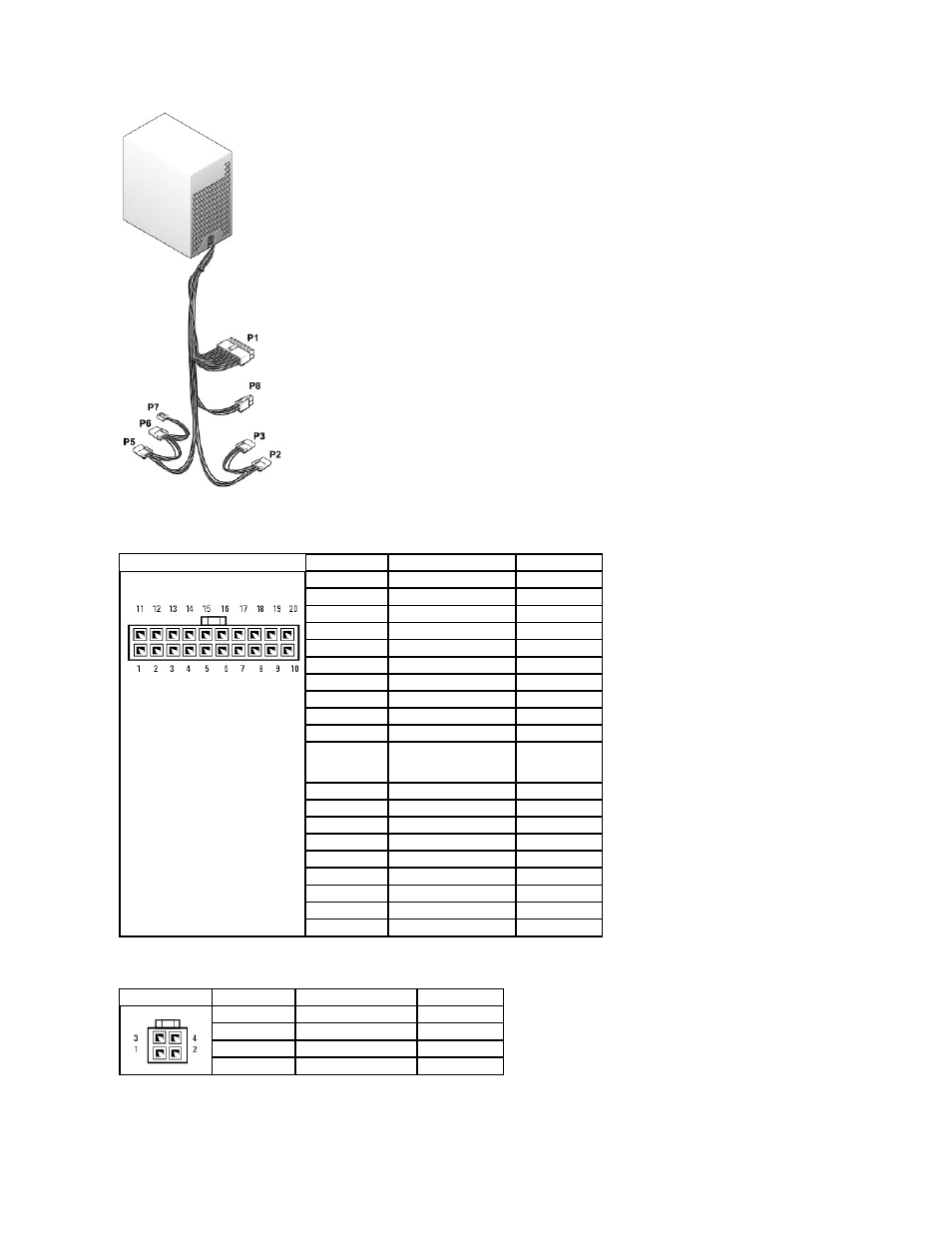

Главный разъем питания
Разъем на
12 В
Разъемы периферийного питания
Номер контакта
Название сигнала
Провод
18-AWG
1
+3,3 В постоянного тока Оранжевый
2
+3,3 В постоянного тока Оранжевый
3
COM
Черный
4
+5 В постоянного тока
Красный
5
COM
Черный
6
+5 В постоянного тока
Красный
7
COM
Черный
8
PWR_OK
Серый
9
+5 В в режиме ожидания Фиолетовый
10
+12 В постоянного тока Желтый
11
+3,3 В постоянного тока
[по умолчанию +3,3 В]
Оранжевый
[Коричневый]
12
-12 В постоянного тока
Синий
13
COM
Черный
14
PS ON#
Зеленый
15
COM
Черный
16
COM
Черный
17
COM
Черный
18
Нет
Нет
19
+5 В постоянного тока
Красный
20
+5 В постоянного тока
Красный
Номер контакта
Название сигнала
Провод
18-AWG
1
COM
Черный
2
COM
Черный
3
+12 В постоянного тока Желтый
4
+12 В постоянного тока Желтый
