6.
Осторожно вдвиньте дисковод на место
.
7.
Когда дисковод помещен на место
, надавите на него, чтобы проверить, полностью ли он вошел.
8.
Используйте винт
, который поставляется с дисководом, чтобы прикрепить дисковод к компьютеру.
9.
Подключите кабель питания к системной плате
.
10.
Подключите кабель питания
, аудиокабель и кабель дисковода к дисководу.
11.
Проверьте соединение всех кабелей и убедитесь
, что кабели не мешают притоку воздуха для охлаждающих вентиляторов.
12.
Подсоедините кабели
, отсоединенные на
шаге
3
.
13.
Прикрепите переднюю панель к боковым петлям и поверните ее так
, чтобы она защелкнулась спереди компьютера.
ПРИМЕЧАНИЕ
.
Некоторые компьютеры поставляются только с двумя дополнительными направляющими винтами
, другие поставляются с
четырьмя
. Чтобы выполнить эту процедуру, вам понадобятся только два направляющих винта.

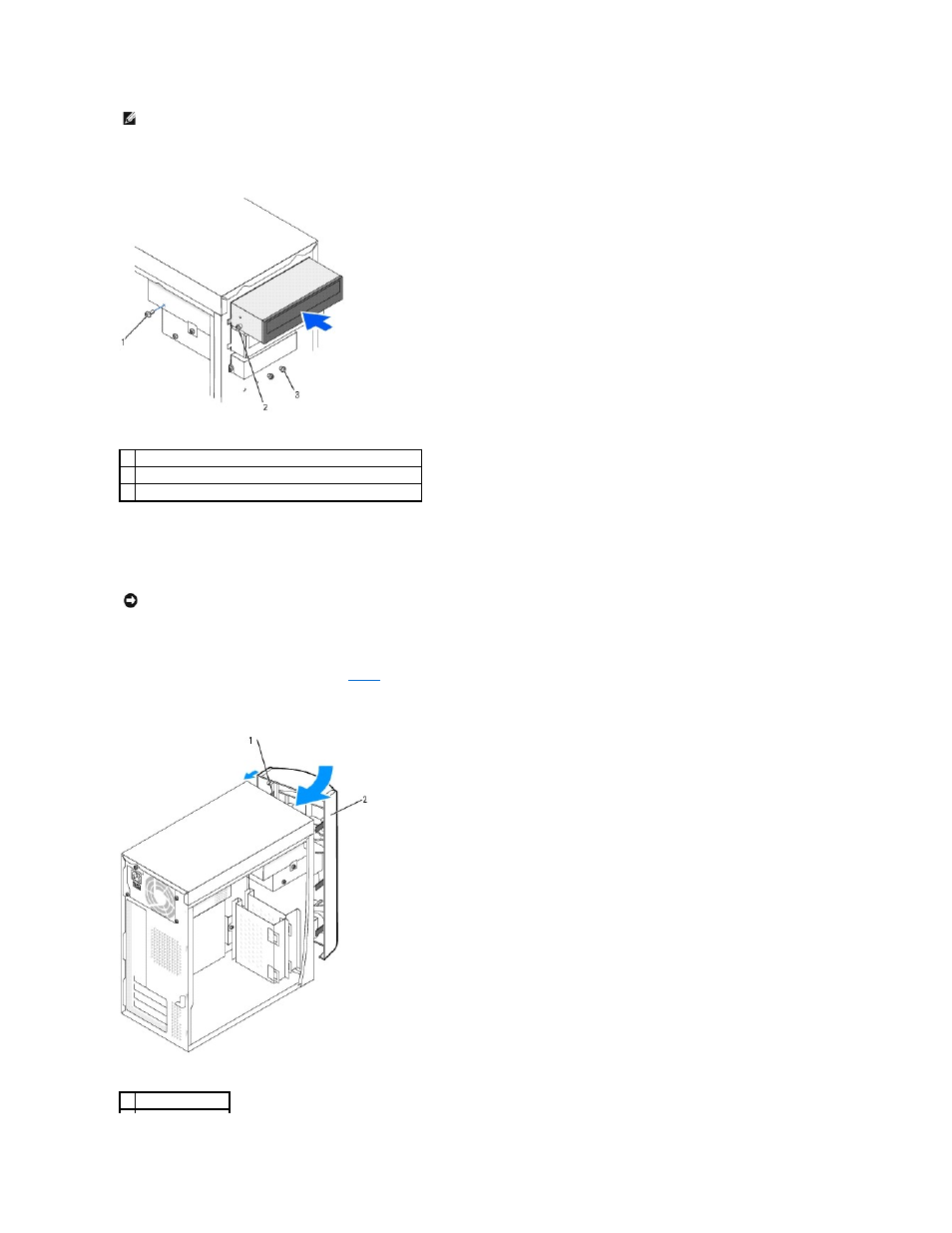

1 винт
2 направляющие винты дисковода (2)
3 дополнительные направляющие винты дисковода (2 или 4)
ПРИМЕЧАНИЕ
.
При установке жесткого диска
IDE совместите цветную полосу на кабеле интерфейса с первым контактом разъема устройства
(маркирован "1").
1 боковые петли (3)
