Установка дисковода гибких дисков
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Отсоедините и снимите переднюю панель
.
3.

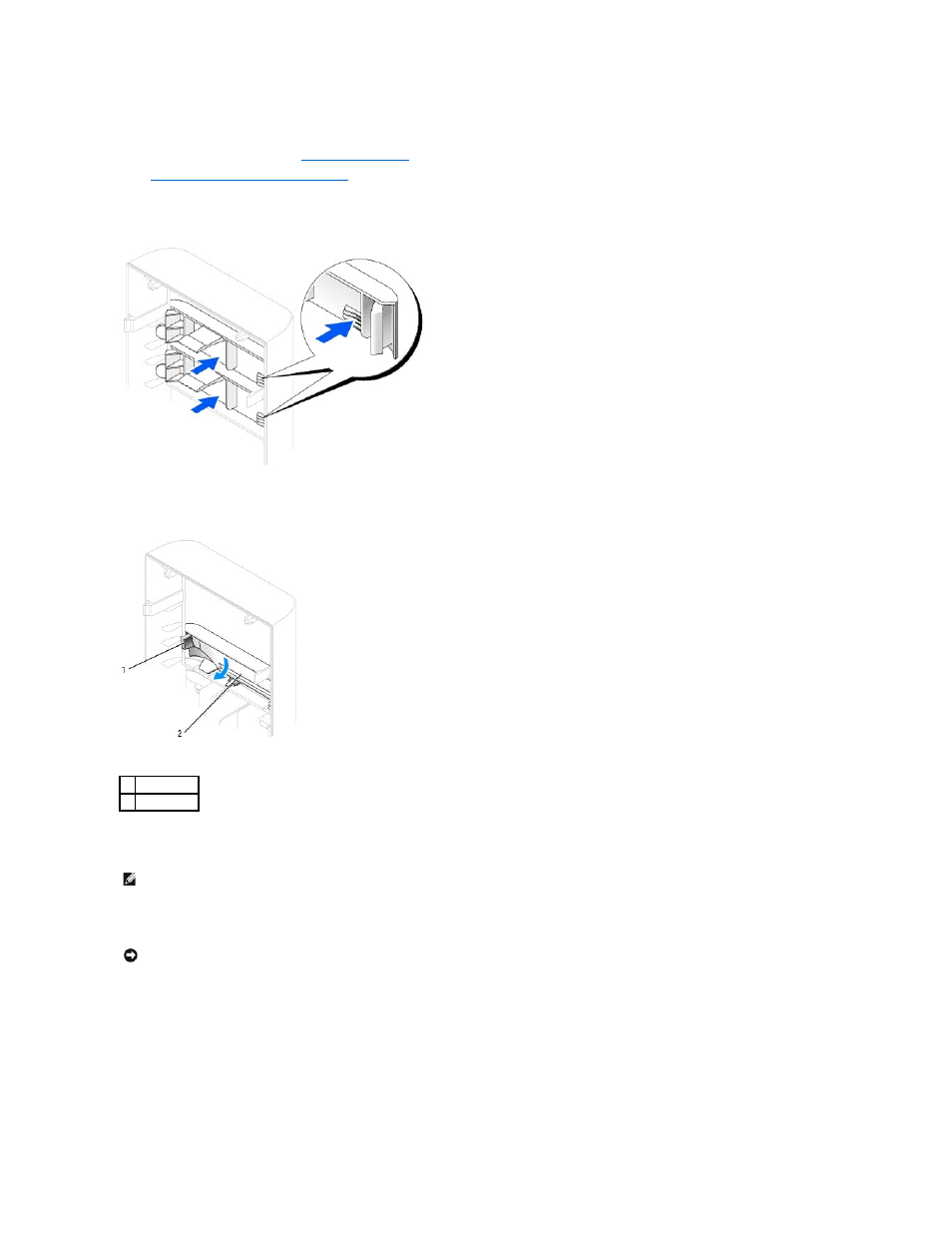

Удалите среднюю и нижнюю заглушки передней панели
, нажав на них сзади. Если установлен второй дисковод компакт-дисков, нужно удалить
только нижнюю заглушку
.
4.
Снимите заглушку дисковода гибких дисков
, нажав на два выступа.
5.
Расположите верхнюю часть держателя дисковода гибких дисков так
, чтобы она полностью совпала с нижней частью расположенного выше
отсека для дисковода
, а затем задвиньте держатель на место.
6.
Подсоедините кабель питания к задней части дисковода гибких дисков
.
7.
Присоедините кабель данных к задней части дисковода и к разъему дисковода гибких дисков на системной плате
.
1 выступы (2)
2 вставка
ПРИМЕЧАНИЕ
.
На верхней части дисковода гибких дисков есть два паза
, в которые входят два фиксатора, расположенные на нижней части
верхнего отсека для дисковода
. Если держатель дисковода гибких дисков установлен правильно, он держится на месте самостоятельно.
ПРИМЕЧАНИЕ
.
При установке жесткого диска
IDE совместите цветную полосу на кабеле интерфейса с первым контактом разъема устройства
(маркирован "1").
