Панель ввода
/вывода
Руководство пользователя компьютера Dell™ OptiPlex™ 170L
Корпус
Small Desktop
Установка панели ввода
/вывода
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Отсоедините кабель данных жесткого диска
.
3.
Отсоедините все кабели
, подсоединенные к панели ввода/вывода
При отсоединении обратите внимание на укладку кабеля панели управления
, с тем чтобы позднее его можно было правильно уложить на место.
4.
С внутренней стороны крышки компьютера открутите крепежные винты
, которые фиксируют панель ввода/вывода.
5.
Снимите панель ввода
/вывода с компьютера.
6.
Чтобы установить панель ввода
/вывода, выполните описанную выше процедуру ее снятия в обратном порядке.
ПРЕДУПРЕЖДЕНИЕ
.
Перед выполнением этой процедуры ознакомьтесь с инструкциями по технике безопасности в Руководстве по продукту
.
ЗАМЕЧАНИЕ
.
Во избежание повреждения оборудования избавляйтесь от заряда статического электричества
, надев заземляющий браслет или
периодически касаясь неокрашенной металлической поверхности
, например металлической части на задней панели компьютера.
ЗАМЕЧАНИЕ
.
Перед тем как отсоединить устройство от компьютера или снять компонент с системной платы
, убедитесь, что индикатор
резервного питания на системной плате не горит
. Расположение индикатора, указано в разделе
Элементы системной платы
.

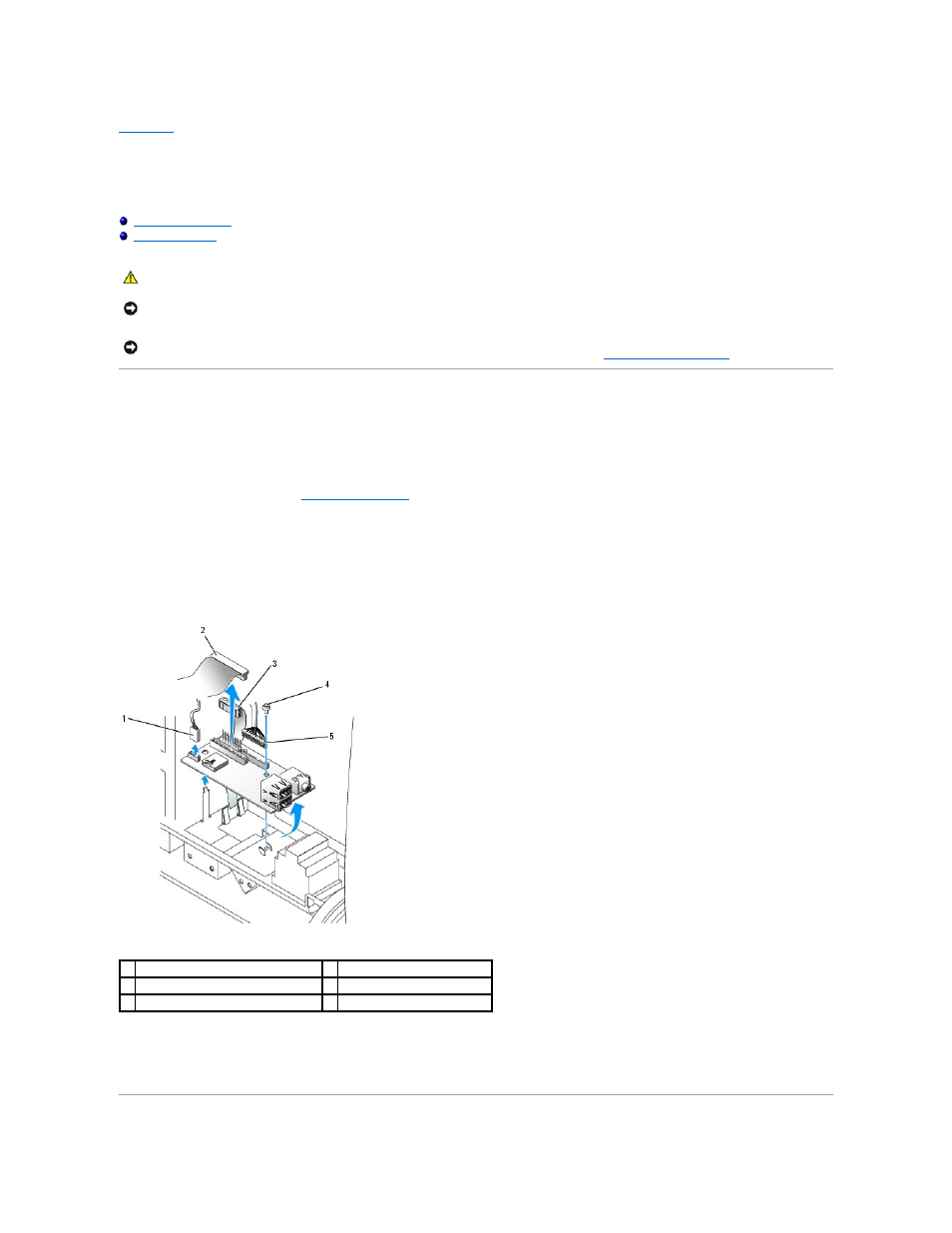

1 разъем кабеля внутреннего динамика 4 крепежный винт
2 разъем кабеля ввода/вывода
5 аудиокабель передней панели
3 разъем кабеля панели управления
