Корпус mini-tower, Установка панели ввода /вывода – Инструкция по эксплуатации Dell OptiPlex 170L
Страница 59
Корпус
Mini-Tower
Установка панели ввода
/вывода
1.
Выполните инструкции раздела
Перед началом работы
.
2.
Выньте жесткий диск
.
3.
Снимите ленту
, которая крепит кабели панели ввода/вывода на корпусе компьютера.
4.
Освободите и снимите переднюю панель
.
a.
Если на компьютере есть рычаг освобождения

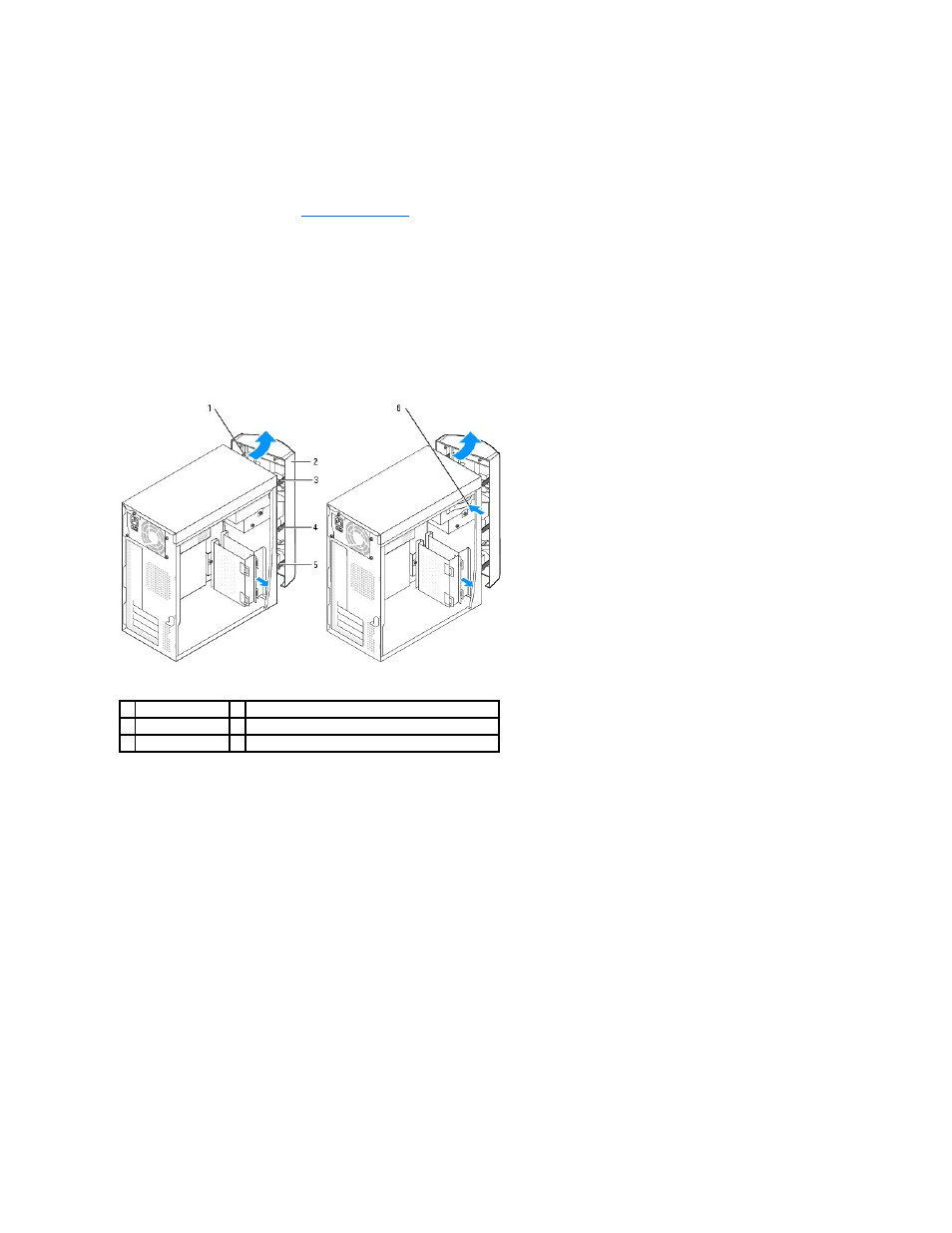

, надавите на него, чтобы освободить верхний выступ. См. следующий рисунок.
Если на компьютере нет рычага освобождения
, надавите на верхний выступ по направлению к себе изнутри корпуса компьютера.
b.
Изнутри компьютера надавите на нижний выступ по направлению к себе
, чтобы освободить его (средний выступ освобождается
автоматически
).
c.
Поверните переднюю панель
, чтобы отделить ее от боковых петель.
5.
Выньте два винта
, которые удерживают панель ввода/вывода.
1 боковые петли (3) 4 средний выступ
2 передняя панель
5 нижний выступ
3 верхний выступ
6 рычаг освобождения (есть не на всех компьютерах)
