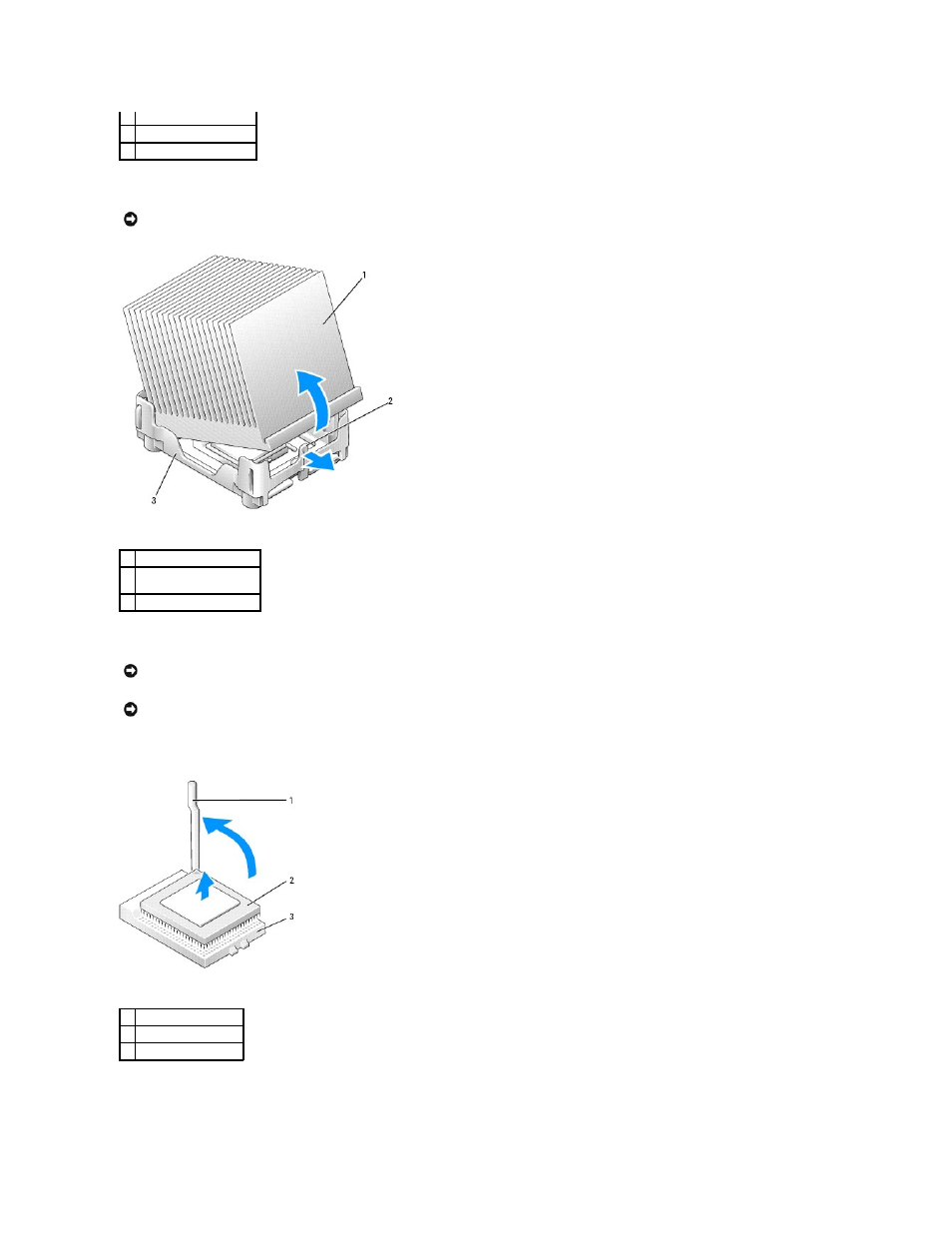

b. Выньте радиатор , нажав на выступ фиксирующей пластины так, чтобы один конец радиатора поднялся.
6. Поднимите рычаг освобождения вверх , чтобы освободить и вынуть процессор из разъема.
2 выступ
3 гнездо
4 фиксирующая пластина
ПРИМЕЧАНИЕ . Положите радиатор термальным смазочным материалом вверх .
1 радиатор
2 выступ на фиксирующей
пластине
3 фиксирующая пластина
ПРИМЕЧАНИЕ . В случае установки процессора из комплекта обновления Dell выбросите исходный радиатор. Если вы устанавливаете комплект
обновления процессора не от Dell, используйте исходный радиатор при установке нового процессора.
ПРИМЕЧАНИЕ . Вынимая процессор из разъема , будьте аккуратны и не погните контакты. Согнутые контакты могут вывести процессор из строя.
1 рычаг освобождения
2 процессор
3 гнездо
