94

mmo2 007 -009 -061_a

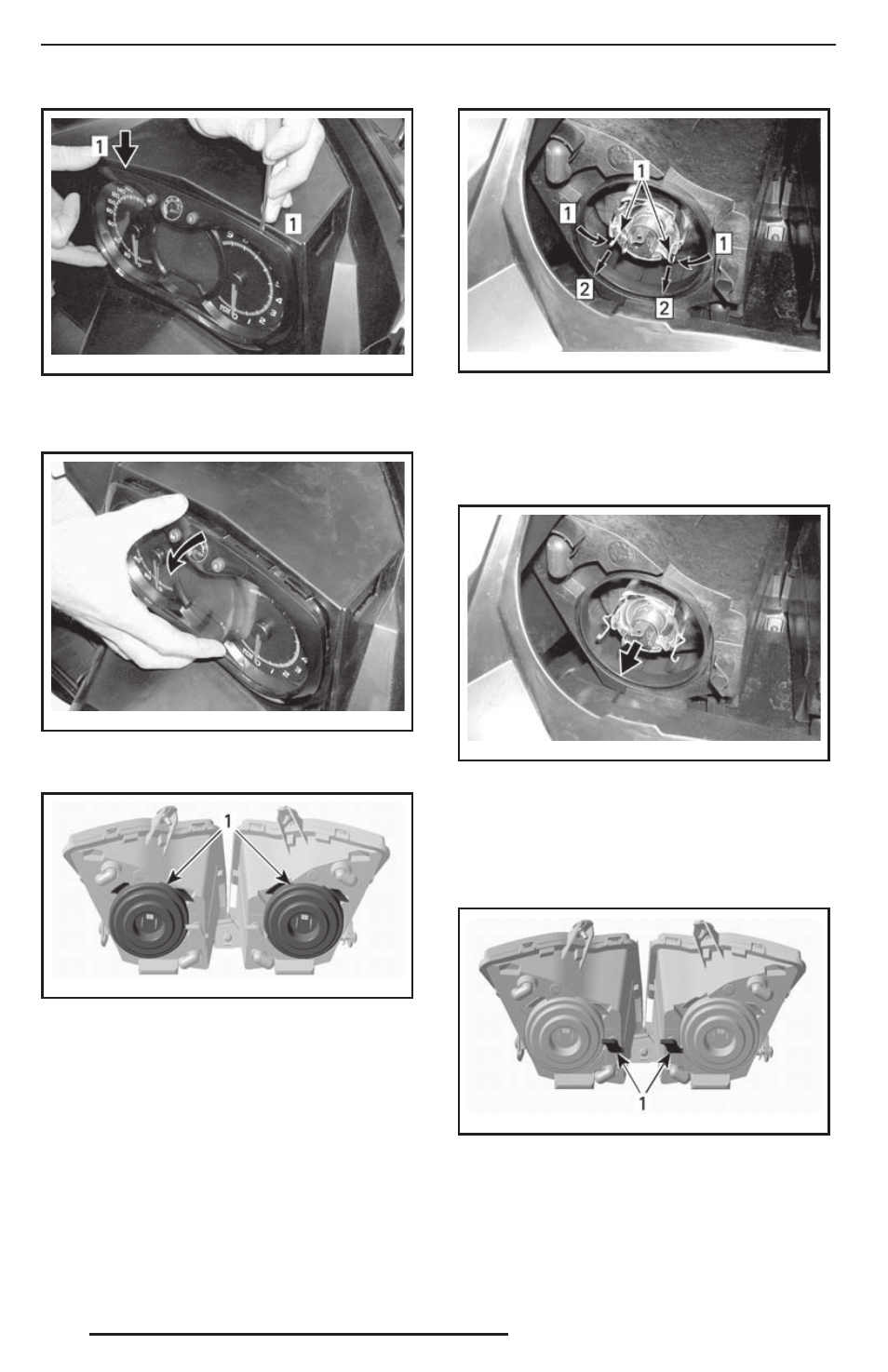

1. Защёлки

2. Осторожно потяните многофункциональ-

ный центр и отведите его в сторону.

mmo2 007 -009 -062_a

3. Отсоедините разъём перегоревшей лам-

пы. Снимите резиновый чехол.

mmo2 007 -009 -022_a

1. Резиновый чехол

4. Одновременно сожмите и потяните оба

конца фиксатора, чтобы извлечь лампу.

mmo2 007 -009 -063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Фиксатор

5. Извлеките и замените лампу. Установка

осуществляется в последовательности,
обратной снятию.

mmo2 007 -009 -064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики

Снимите многофункциональный центр, как
описано в разделе «ЗАМЕНА ЛАМПЫ ГО-
ЛОВНОЙ ОПТИКИ
». Для регулировки на-
правления пучка света вращайте рукоятку.

mmo2 007 -009 -023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
