На самостоятельно шипованных гусеницах
немедленно замените сломанные или по-
вреждённые шипы. Замените гусеницу, если
замечены признаки начала её разрушения.
В сомнительных случаях обратитесь за со-
ветом к дилеру.
! ПРЕДОСТЕРЕЖЕНИЕ
Эксплуатация снегохода с по -
вреж дённой гусеницей или ши-
пами может привести к потере
контроля, что в свою очередь
может стать причиной получения
серьёзных травм или гибели.
Более подробная информация об издели-
ях, улучшающих сцепление с опорной по-
верхностью, приведена в главе «ИЗДЕЛИЯ,
УЛУЧШАЮЩИЕ СЦЕПЛЕНИЕ С ОПОРНОЙ
ПОВЕРХНОСТЬЮ» в разделе «ИНФОРМА-
ЦИЯ ПО БЕЗОПАСНОСТИ».
Натяжение и центровка гусеницы
ПРИМЕЧАНИЕ: Операции регулирования
натяжения и выравнивания гусеничной
ленты являются взаимосвязанными. Обе
регулировки должны производиться одно-
временно.
! ПРЕДОСТЕРЕЖЕНИЕ
Во избежание серьёзных травм
и увечий:
– НЕ СТОЙТЕ позади или рядом
с вращающейся гусеницей;
– е с л и е с т ь н е о б х о д и м о с т ь
в проворачивании г усеницы,
устанавливайте заднюю часть
снегохода на опору с широким
основанием и отражательным
щитком;
– гусеницу, поднятую над опорной
поверхностью, проворачивайте
только на малой скорости.
Из быстро вращающейся гусени-
цы под действием центробежной
силы мог ут неожиданно выле-
теть сломанные шипы, звенья
гусеницы или какие-то посторон-
ние предметы, которые способ-
ны нанести травмы ногам и дру-
гим частям тела.
Проверка натяжения гусеницы
ПРИМЕЧАНИЕ: Перед регулировкой натя-
жения гусеничной ленты совершите пробег
на снегоходе по снежному покрову в течение
15
– 20 минут.
1. Снимите колпачок шнура безопасности
(ключ DESS) с контактного устройства.
2. Поднимите заднюю часть снегохода
и установите на опору с широким основа-
нием, чтобы гусеница не касалась опор-
ной поверхности.
! ОСТОРОЖНО Практикуйте пра-
вильную технику подъёма, преи-
мущественно используйте силу
ног. Не поднимайте заднюю часть
снегохода, если у Вас для этого
недостаточно сил.
3. Задняя подвеска должна находиться
в свободном состоянии.

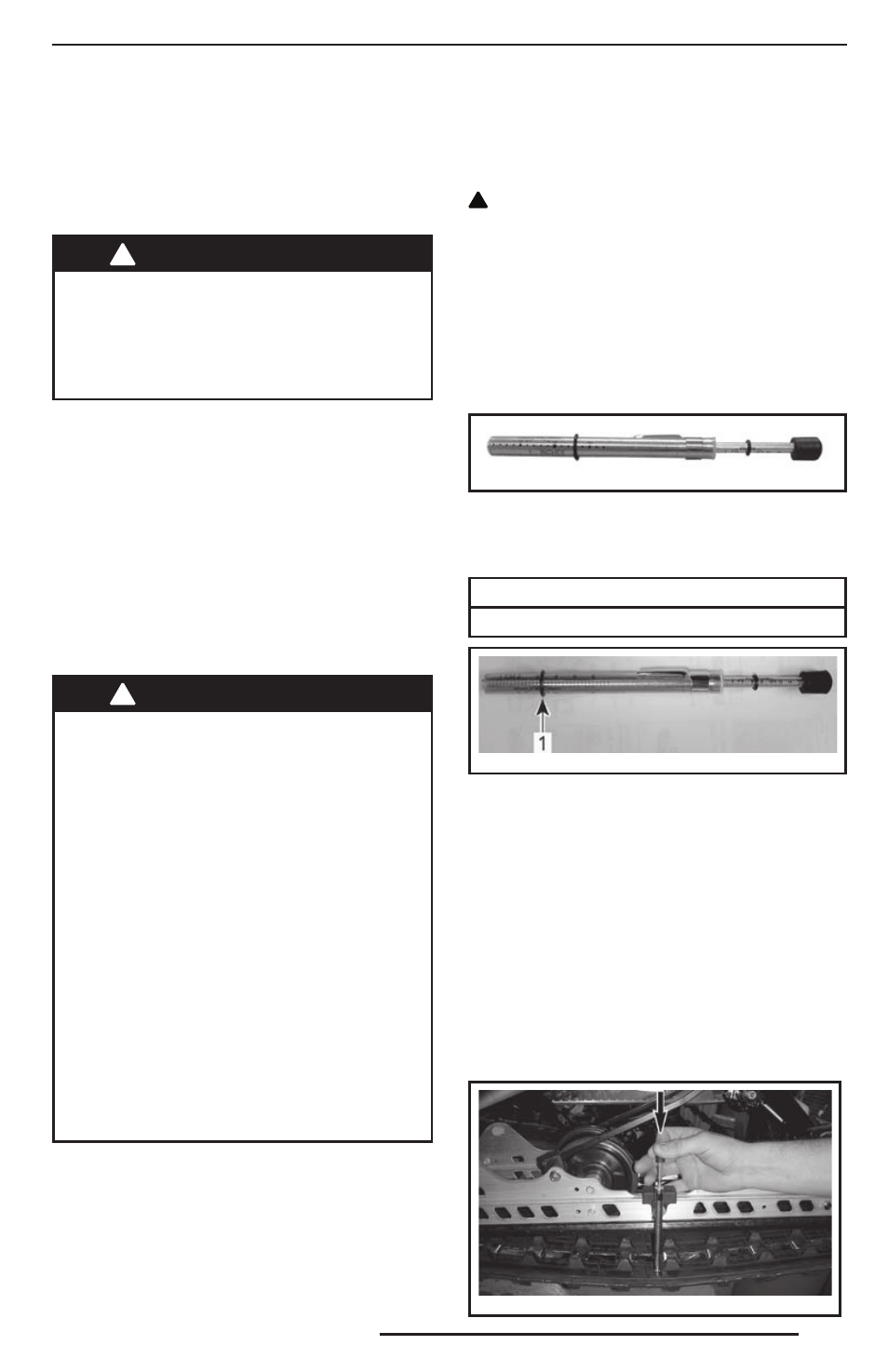

4. Используйте специальный инструмент
(TENSIOMETER (P/N 414 348 200).
414 348 200
5. С помощью нижнего кольца инструмента
для измерения натяжения задайте вели-
чину прогиба.
ПРОГИБ
40–50 мм
mmr200 9-133-0 03_ b
УСТАНОВКА ВЕЛИЧИНЫ ПРОГИБА
1. Нижнее кольцо установлено в положение,
соответствующее техническим характе-
ристикам
6. Установите верхнее кольцо инструмента в по-
ложение, соответствующее усилию 0 кгс.
7. Установите инструмент для измерения на-
тяжения на гусеницу посередине между
передними и задними направляющими
катками.
8. Нажмите на инструмент вниз, чтобы ниж-
нее кольцо оказалось на одном уровне
с нижней частью накладки опорного по-
лоза.
mmr200 9-133-0 01_ a
