53

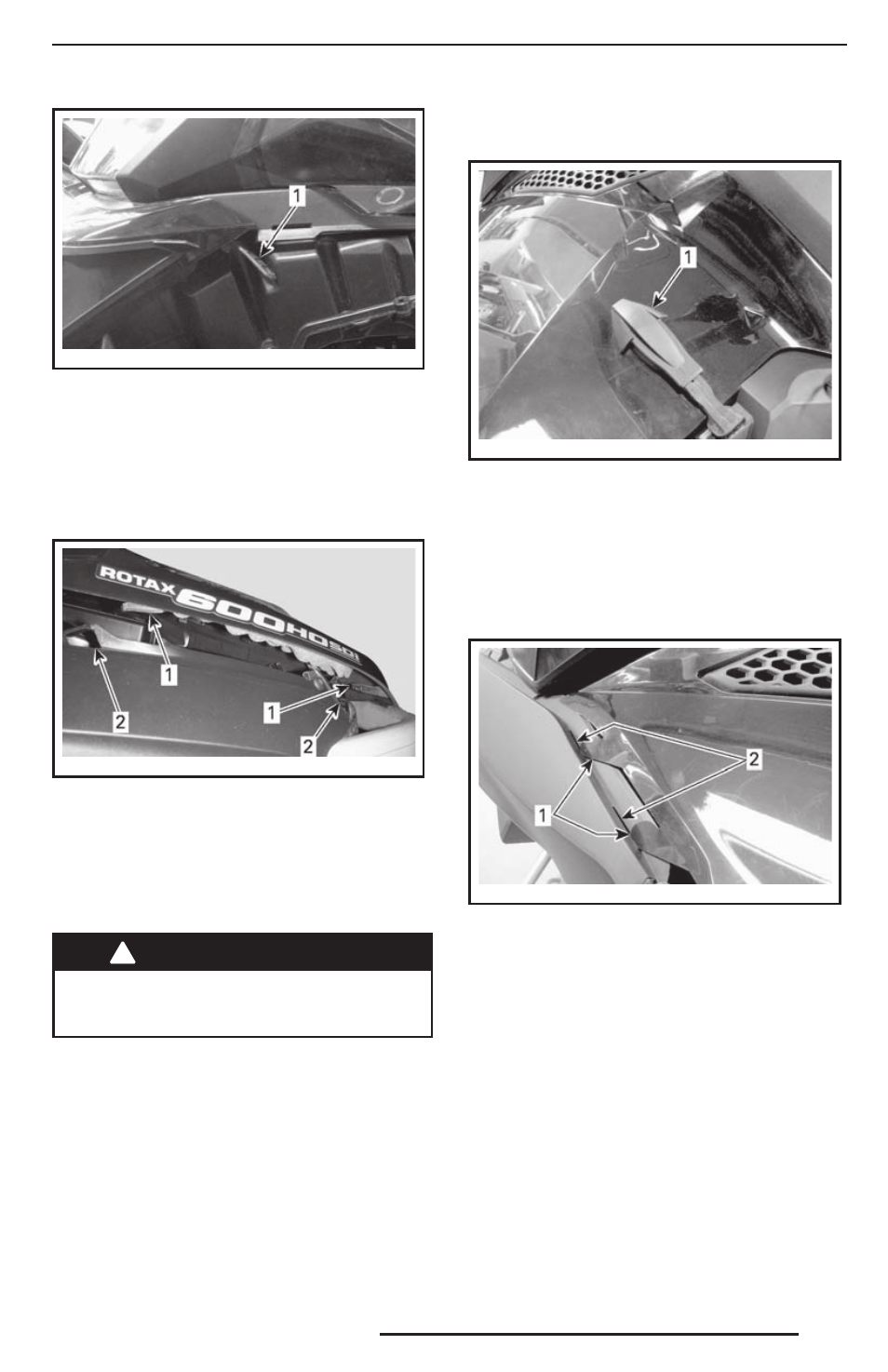

mmo2 009 -004 -038_a
1. Резиновый фиксатор
3. Сдвиньте капот вперёд, чтобы вывести
фиксаторы из пазов.
Установка капота
1. Совместите выступы на передней и цен-
тральной частях капота с соответствую-
щими пазами в нижнем поддоне.
mmo2 009 -004 -039_a
ТИПОВОЙ ВАРИАНТ
1. Выступы
2. Пазы
2. Сдвиньте капот к фарам до упора.
3. Закрепите резиновые фиксаторы.
28) Верхние боковые панели
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Снятие верхней боковой панели
1. Освободите резиновый фиксатор.
mmo2 009 -004 -040_a
1. Резиновый фиксатор
2. Поднимите заднюю часть панели, чтобы
вывести пластиковый фиксатор из консоли.
3. Переместите панель назад.
Установка верхней боковой панели
1. Вставьте нижние фиксаторы панели
в пазы нижнего поддона.
mmo2 009 -004 -042_a
1. Нижние фиксаторы панели
2. Пазы нижнего поддона
2. Закрепите центральный верхний фиксатор
панели на консоли.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
