91
5. Если Вам не удаётся правильно отрегули-
ровать натяжение гусеницы, обратитесь
к дилеру Lynx.
6. Затяните болты крепления.
МОМЕНТ ЗАТЯЖКИ
(48 ± 6) Н•м
7. Проверьте центровку гусеницы, как опи-
сано ниже.
Центровка гусеничной ленты
! ПРЕДОСТЕРЕЖЕНИЕ
Перед проверкой положения гу-
сеницы убедитесь в отсутствии
в ней посторонних предметов,
ко т о р ы е м о г у т в ы л е т е т ь п р и
включении двигателя. Следите,
чтобы руки, ноги, инс трумент
или одежда не оказались захва-
чены вращающимися деталями.
Поднимите и поставьте снегоход
на опору с широким основанием
и отражательным щитком. Убе-
дитесь в отсутствии людей по-
близости и поза ди снегохода.
Н е п р о в о р ач и в а й т е г ус е н и ц у
на высокой скорости.
Из быстро вращающейся гусени-
цы под действием центробежной
силы мог ут неожиданно выле-
теть сломанные шипы, звенья
гусеницы или какие-то посторон-
ние предметы, которые способ-
ны нанести травмы ногам и дру-
гим частям тела.
Пустите двигатель и слегка нажмите на ры-
чаг дроссельной заслонки, чтобы гусеничная
лента начала медленно вращаться. Дли-
тельность работы гусеницы в таком режиме
не должна превышать 5-ти секунд.
Проверьте симметричность положения гу-
сеничной ленты относительно накладок по-
лозьев: расстояние между полозьями и на-
правляющими гребнями гусеничной ленты
должно быть одинаковым с обеих сторон.

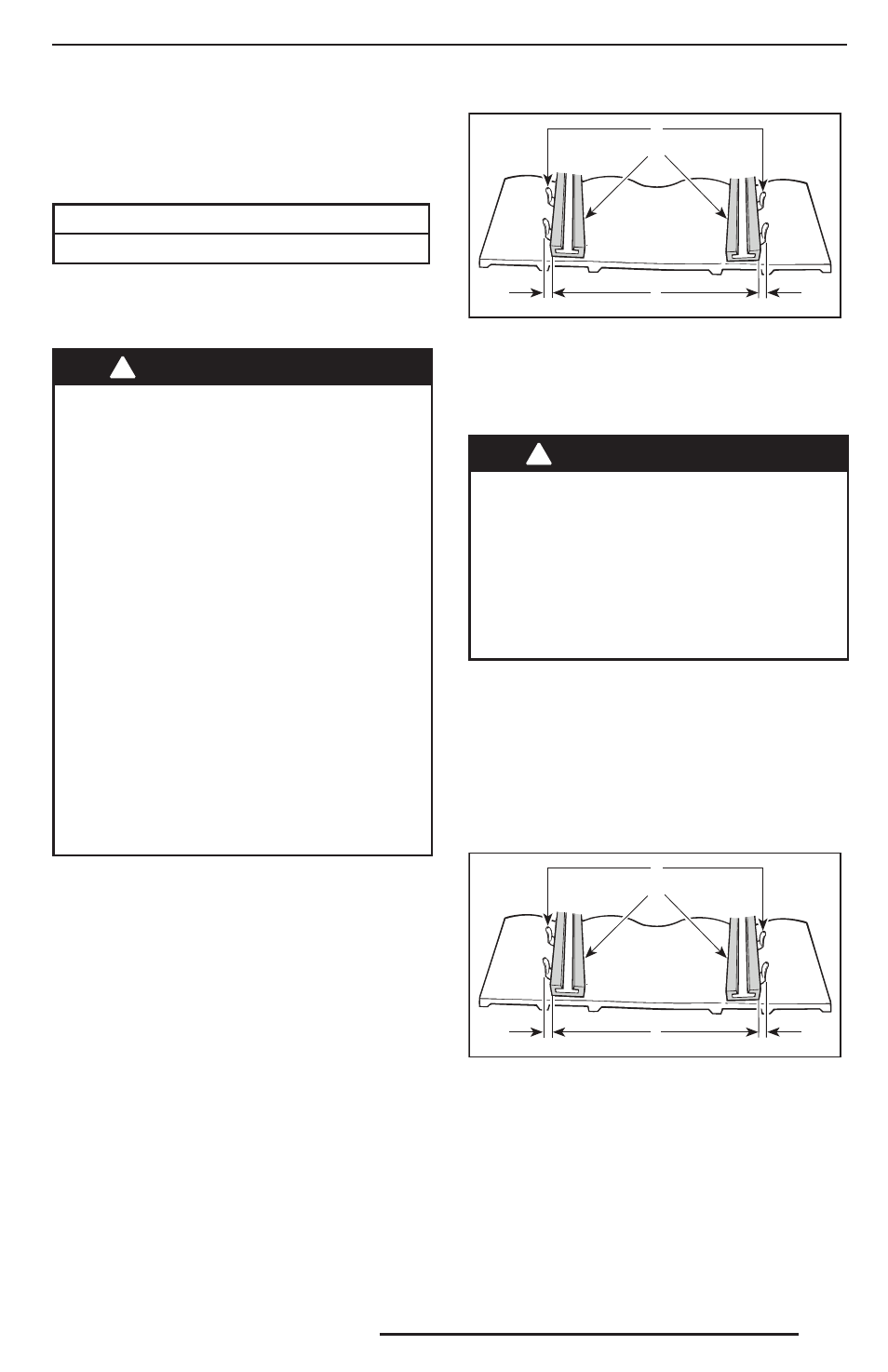

A01F05A
1
2
3
1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон
Для регулировки центровки гусеницы вы-
полните следующее:
! ПРЕДОСТЕРЕЖЕНИЕ
Перед началом операций по ре-
гулировке и техническому обслу-
живанию снегохода снимите кол-
пачок шнура безопасности (если
не требуется иное) с контактного
устройства выключателя двига-
теля. Для выполнения рег ули-
ровки выберите безопасное ме-
сто вдали от снегоходных трасс.
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Ослабьте стопорные винты заднего на-
правляющего катка.
3. Подтяните регулировочный болт на той
стороне движителя, где расстояние между
направляющими гребнями и опорным по-
лозом наибольшее.
A01F05A
1
2
3
1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой
стороне
4. Затяните контргайки.
5. Затяните болты крепления направляющих
катков моментом (48 ± 6) Н•м.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
