51
fmo2012-003-005
fmo2012-003-021

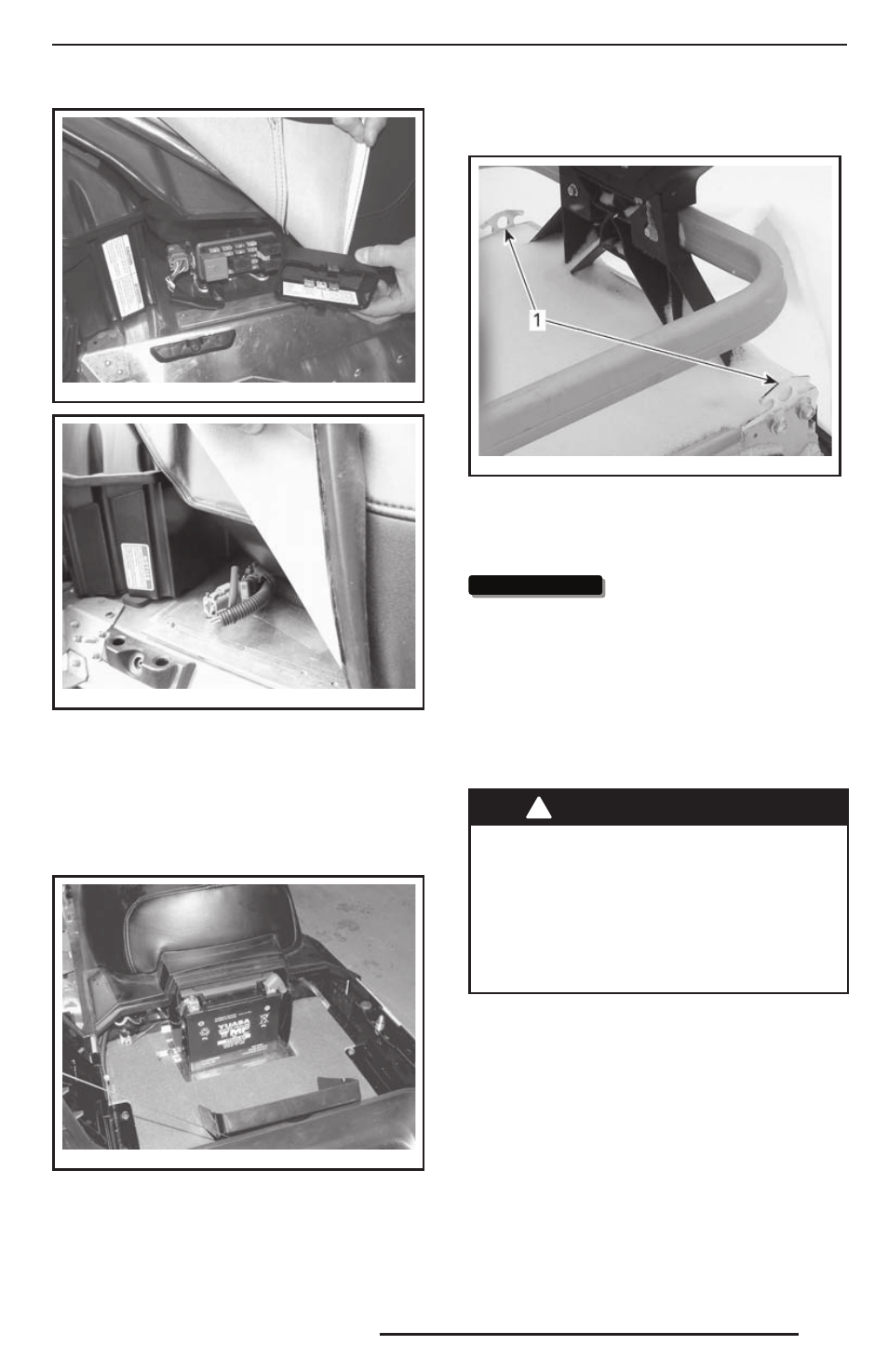

МОДЕЛЬ 550
Аккумуляторная батарея
Батарея расположена в отсеке под пасса-
жирским сиденьем. Чтобы получить доступ
к аккумуляторной батарее, снимите крышку,
нажав на её выступы, расположенные с обе-
их сторон.
fmo2012-003-004
25) Проушины для
крепления груза
mmo2 012 -009 -001_a
ЗАДНЯЯ ЧАСТЬ СНЕГОХОДА
1. Проушины для крепления груза
Для крепления груза на задней багажной
площадке предусмотрены две проушины.
ВНИМАНИЕ ВНИМАНИЕ Не превышайте мак-
с им а л ьн у ю г ру зо п о дъ ё м н о с т ь
задней багажной площадки. МАК-
СИМА ЛЬНЫЙ вес перевозимого
груза — 30 кг.
26) Защитный кожух ремня
вариатора
Снятие защитного кожуха ремня
вариатора
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускается работа двигателя:
– со снятым кожухом ремня ва-
риатора и щитками;
– с открытыми и/или снятыми ка-
потом или боковыми панелями.
ЗАПРЕЩАЕТСЯ выполнять регу-
лировки подвижных частей при
работающем двигателе.
ПРИМЕЧАНИЕ: Защитный кожух ремня ва-
риатора специально изготовлен несколько
большего размера, чтобы обеспечить натяг
в сопряжении с фиксаторами. Это позволя-
ет снизить уровень шума и вибраций. При
установке кожуха необходимо сохранить
этот натяг.
Снимите колпачок шнура безопасности
с контактного устройства.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
