52
Откройте левую панель моторного отсека,
см. раздел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-
БОРЫ, ОБОРУДОВАНИЕ».

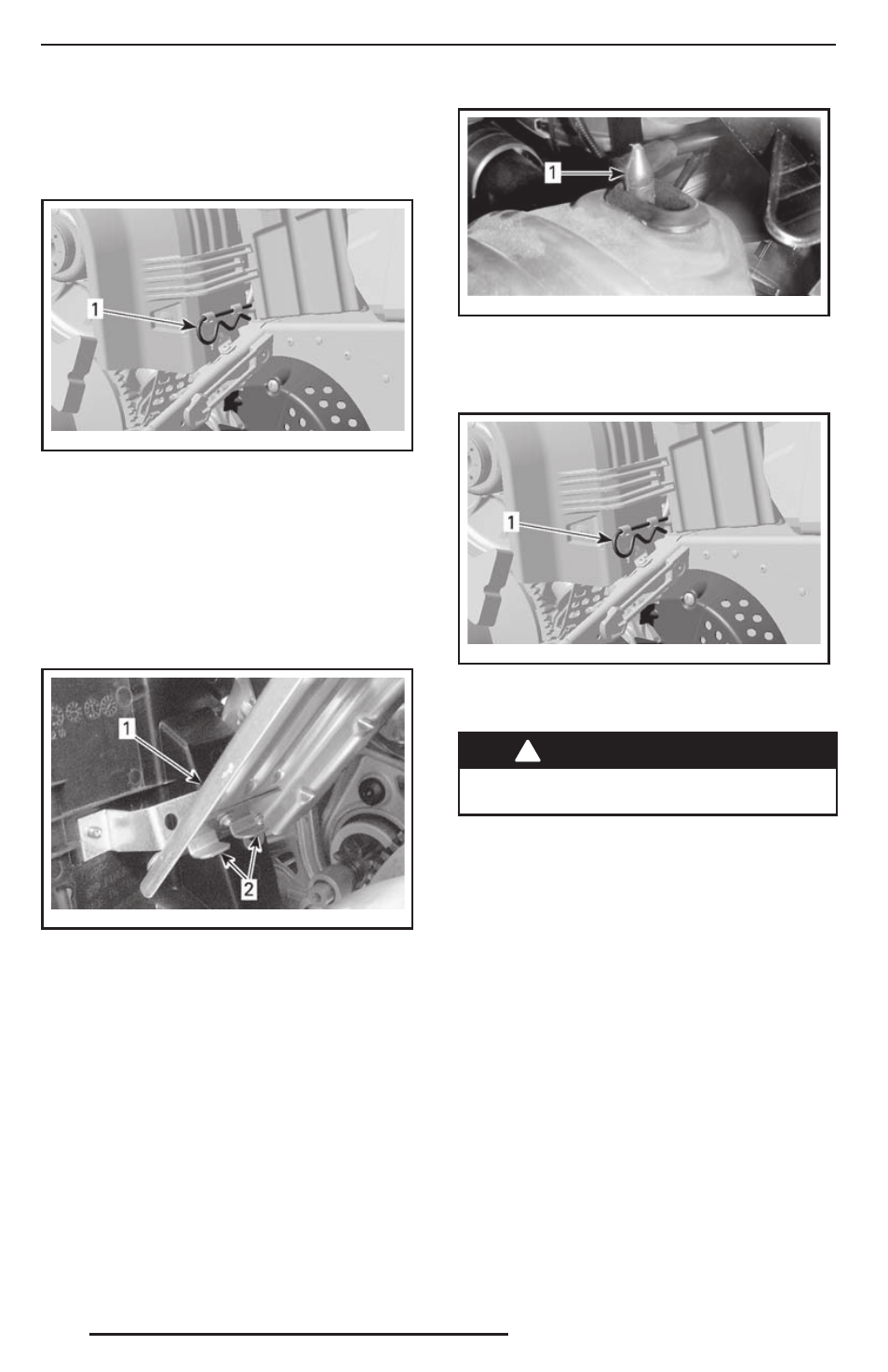

Извлеките проволочный фиксатор
mmo2 008 -003 -063_a
ТИПОВОЙ ВАРИАНТ
1. Проволочный фиксатор
Поднимите кожух за его заднюю часть и из-
влеките из передних выступов.
Установка защитного кожуха ремня
вариатора
При установке кожуха обратите внимание
на то, чтобы его вырез был обращён вперёд.
Совместите прорези кожуха с выступами.
mmo2 009 -004 -035_a
1. Кожух
2. Выступы
Установите уплотнитель на фиксирующий
палец.
mmo2 009 -003 -011_a
1. Фиксирующий палец
Установите заднюю часть кожуха на фикса-
тор и закрепите его с помощью проволочно-
го фиксатора.
mmo2 008 -003 -063_a
1. Проволочный фиксатор
27) Капот
! ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода со снятым капотом.
Снятие капота
1. Снимите верхние боковые панели как ука-
зано ниже.
2. Освободите резиновые фиксаторы с обе-
их сторон.
