56
33) Багажный кофр
XTRIM TM COMMANDER LIMITED 600 E-TEC
Открывание/закрывание крышки
кофра для перевозки грузов
Чтобы открыть крышку, освободите оба ре-
зиновых фиксатора и поднимите крышку
вверх.

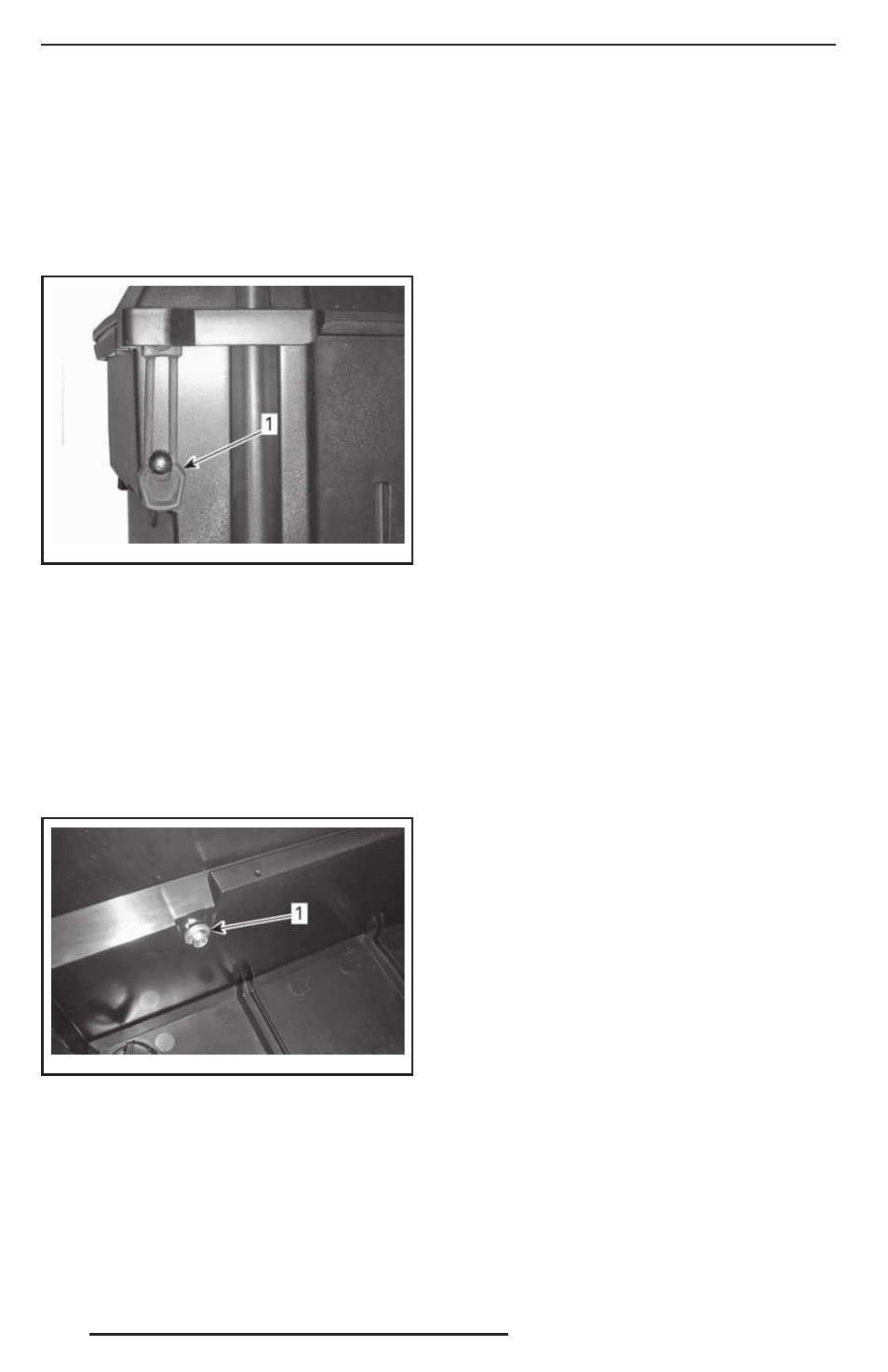

mmo2 010 -002 -011_a
1. Резиновый фиксатор
При закрывании крышки необходимо обе-
спечить попадание выступов на крышке
в резиновые втулки кофра. Закрепите рези-
новые фиксаторы.
Снятие/установка багажного кофра
Чтобы снять кофр со снегохода откройте
крышку и выверните четыре винта его кре-
пления к задней багажной площадке. Хра-
ните винты для последующей установки
кофра.
mmo2 010 -002 -013_a
ВНУТРИ БАГАЖНОГО КОФРА
1. Винт крепления
Перед установкой багажного кофра убеди-
тесь, что поверхность туннеля чистая. Уста-
новите кофр на направляющие багажника.
Заверните четыре винта крепления кофра
Затяните моментом (10 ± 1) Н•м.
34) Лопата
Лопата располагается на правой стороне
снегохода.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
