85
4. Чтобы развести фланцы ведомого шкива,
вставьте специальное приспособление,
входящее в комплект возимого инстру-
мента, в резьбовое отверстие регулиро-
вочной муфты (см. рисунок).

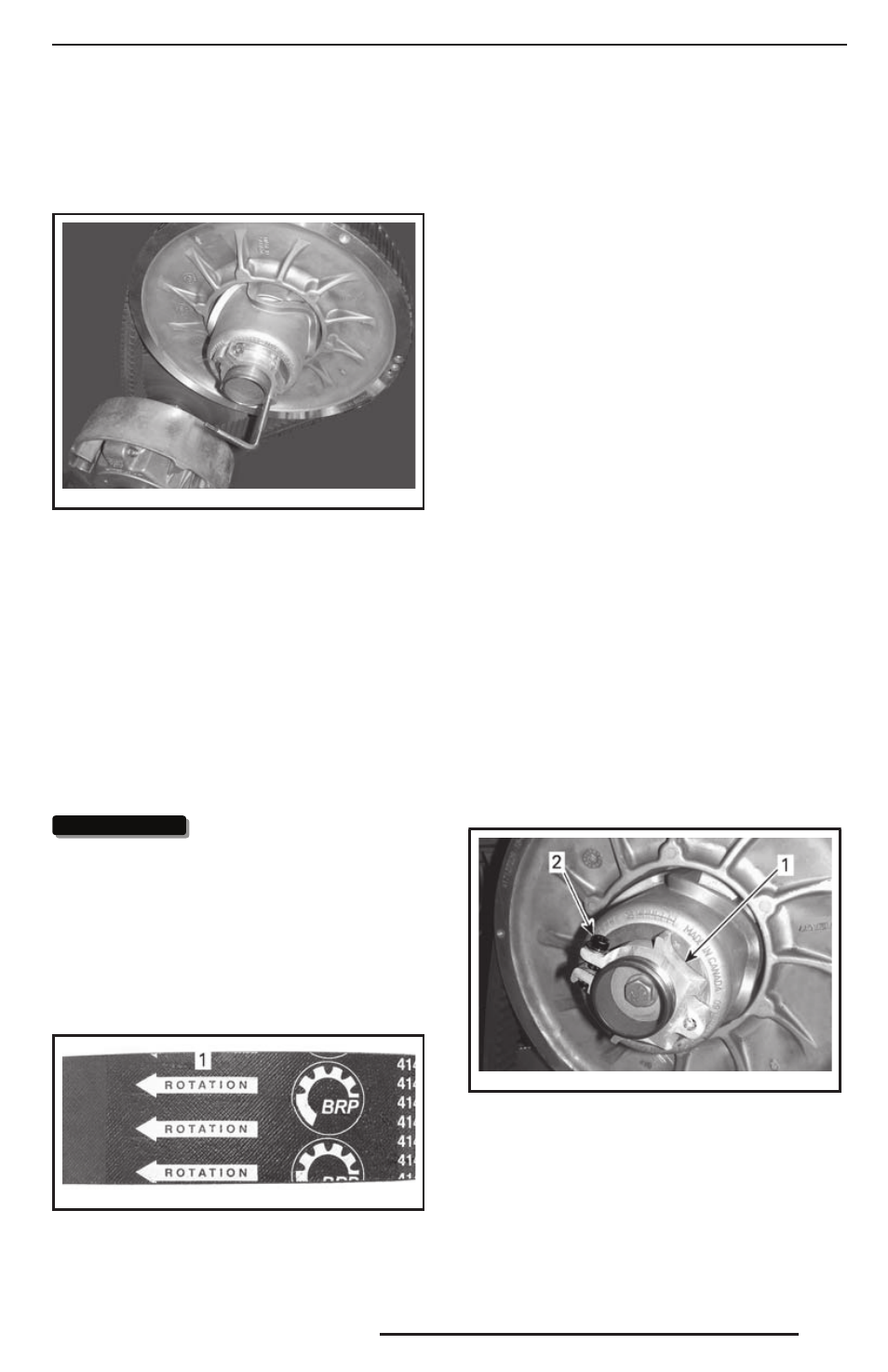

mmo2 012 -005 -980
ПРИСПОСОБЛЕНИЕ ДЛЯ РАЗВЕДЕНИЯ ШКИ ВА
В АЛЮМИНИЕВОЙ РЕГУЛИРОВОЧНОЙ МУФТЕ
5. Заворачивая приспособление, разведите
половинки ведомого шкива.
6. Перетащив ремень через верхний край,
снимите его сначала с ведомого, а затем
ведущего шкивов.
Установка ремня вариатора
1. При необходимости разведите половин-
ки ведомого шкива, см. «СНЯТИЕ РЕМНЯ
ВАРИАТОРА».
2. Наденьте ремень сначала на ведущий,
а затем на ведомый шкивы вариатора.
ВНИМАНИЕ ВНИМАНИЕ Во избежание разры-
ва или повреждения корда ремня
запрещается применять усилие
или какие-либо рычаги для уста-
новки ремня на место.
ПРИМЕЧАНИЕ: Максимальный срок службы
ремня достигается, если ремень установлен
таким образом, что стрелки, нанесённые
на нем, совпадают с направлением его ра-
бочего движения.
mmo2 011 -002 -006_a
1. Стрелки, указывающие направления рабоче-
го движения ремня
3. Выверните и снимите приспособление для
разведений ведомого шкива.
4. Несколько раз проверните ведомый шкив,
чтобы ремень занял правильное положе-
ние между половинками.
5. Если установлен новый ремень, произ-
ведите регулировку ремня по высоте.
См. «РЕГУЛИРОВКА РЕМНЯ ВАРИАТОРА
ПО ВЫСОТЕ».
6. Установите защитный кожух ремня ва-
риатора, см. «УСТАНОВКА ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».
7. Закройте боковую панель. См. раздел «ОР-
ГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».
Регулировка ремня вариатора
по высоте
После установки нового ремня вариатора
необходимо проверить его регулировку
по высоте.
Регулировка ремня вариатора по высоте
осуществляется в следующей последова-
тельности:
1. Снимите колпачок шнура безопасности
с контактного устройства.
2. Откройте левую боковую панель. См. раз-
дел «ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ,
ОБОРУДОВАНИЕ».
3. Снимите защитный кожух, как описано
в разделе «СНЯТИЕ ЗАЩИТНОГО КОЖУ-
ХА РЕМНЯ ВАРИАТОРА».
4. Отпустите фиксирующий винт.
mmo2 011 -003 -010_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Регулировочная муфта
2. Фиксирующий винт
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
