86

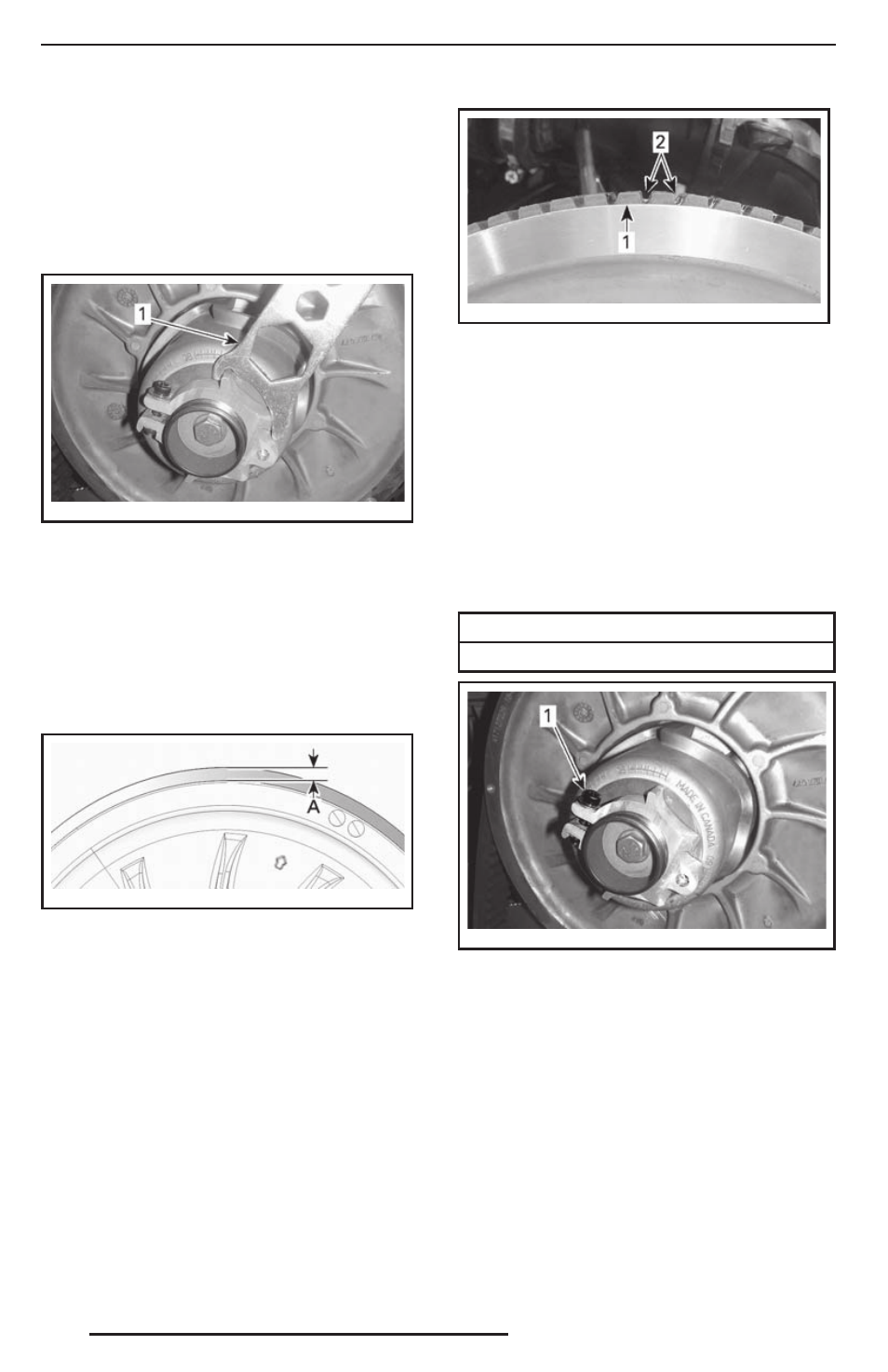

5. Используя специальное приспособление
для регулировки подвески, входящее
в комплект возимого инструмента, пово-
рачивайте регулировочную муфту на чет-
верть оборота за раз, после чего прово-
рачивайте ведомый шкив, чтобы ремень
занял правильное положение между его
половинками.
mmo2 011 -003 -011_a
АЛЮМИНИЕВАЯ РЕГУЛИРОВОЧНАЯ МУФТА
1. Приспособление для регулировки
ПРИМЕЧАНИЕ: Регулировочная муфта име-
ет левую резьбу.
РЕМЕНЬ, НЕ ИМЕЮЩИЙ ВНЕШНЕЙ ЗУБ-
ЧАТОЙ ПОВЕРХНОСТИ
Повторяйте шаг 5, пока внешняя поверх-
ность ремня вариатора не окажется вровень
с краем ведомого шкива.
mmr200 9-081-0 01_ a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
A. 0 мм
РЕМЕНЬ С ЗУБЧАТОЙ ВНЕШНЕЙ ПОВЕРХ-
НОСТЬЮ
Повторяйте шаг 5, пока нижние поверхности
канавок внешней зубчатой поверхности рем-
ня вариатора не совпадут с краем ведомого
шкива.
mmr200 8-040-1 08_ a
ПРЕДВАРИТЕЛЬНАЯ РЕГУЛИРОВКА
1. Край ведомого шкива
2. Канавки зубчатой поверхности ремня
вариатора
РЕМНИ ВАРИАТОРА ВСЕХ ТИПОВ
ПРИМЕЧАНИЕ: Вращение регулировочной
муфты против часовой стрелки приводит
к опусканию наружной поверхности ремня
вариатора относительно края шкива. И на-
оборот, при вращении муфты по часовой
стрелке поверхность ремня поднимается.
6. Затяните фиксирующий винт указанным
моментом.
МОМЕНТ ЗАТЯЖКИ ФИКСИРУЮЩЕГО ВИНТА
5,5 ± 0,5 Н•м
mmo2 011 -003 -010_b
1. Фиксирующий винт
7. Установите защитный кожух ремня ва-
риатора, см. «УСТАНОВКА ЗАЩИТНОГО
КОЖУХА РЕМНЯ ВАРИАТОРА».
8. Закройте боковую панель. См. раздел «ОР-
ГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-
ДОВАНИЕ».
ПРИМЕЧАНИЕ: Данные регулировки явля-
ются предварительными, но, как правило,
подходят для всех моделей и типов ремней.
В некоторых случаях, при запуске двигателя,
снегоход может «ползти» — это указывает
на то, что ремень перетянут.
ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
