55
2. Установите нижнюю часть панели на алю-
миниевое шасси так, чтобы алюминиевый
выступ шасси вошёл в паз панели.

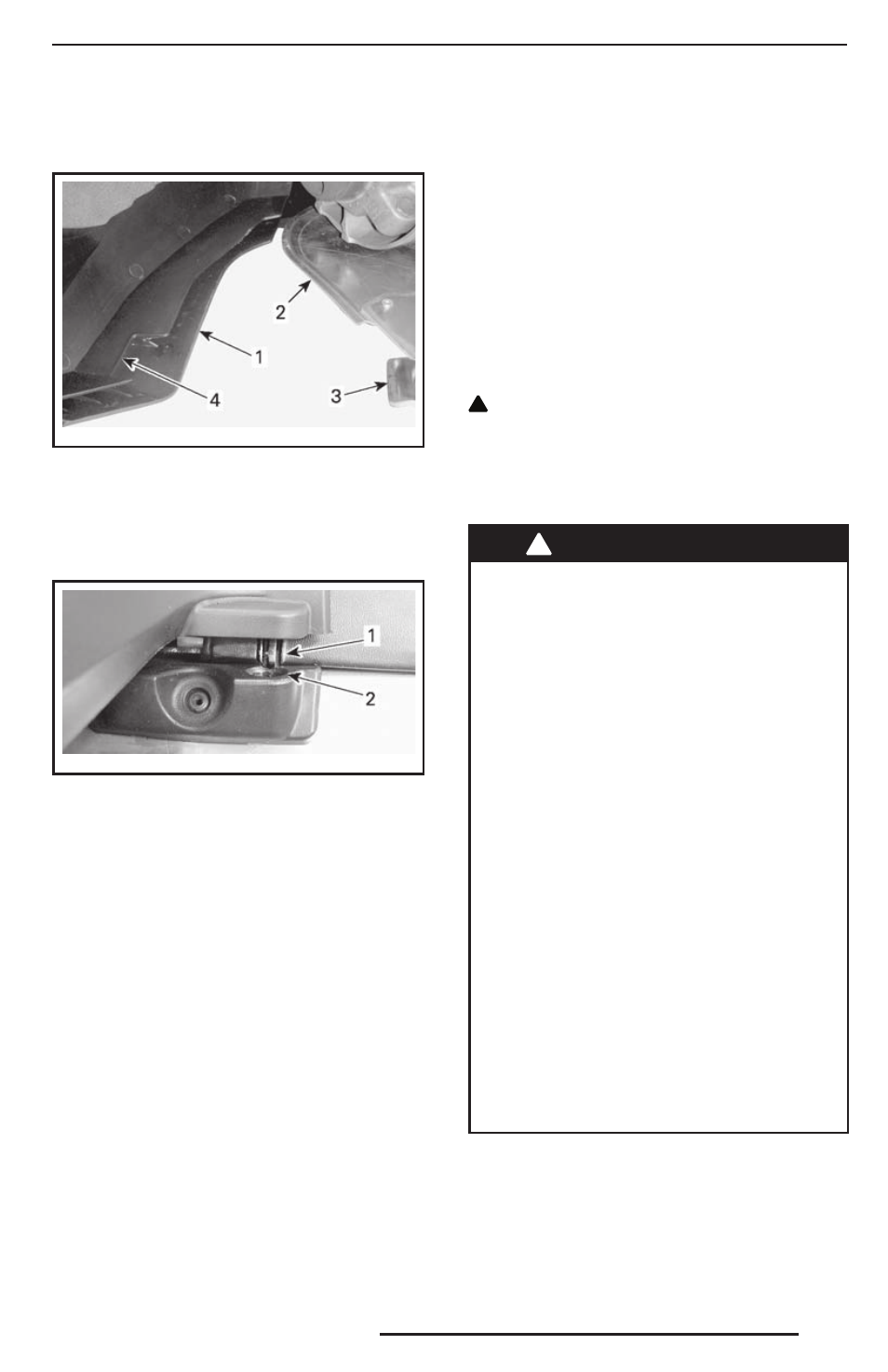

mmo2 009 -004 -047_a
1. Нижняя панель
2. Алюминиевое шасси
3. Алюминиевый выступ
4. Паз панели
3. Вставьте выступ панели в паз, располо-
женный на тоннеле.
mmo2 011 -006 -102_a
1. Штифт
2. Отверстие туннеля
4. Застегните резиновый фиксатор.
5. З а к р о й те ф и кс ато р, п о в е р н у в е г о
на ¼ оборота по часовой стрелке.
Снятие/установка нижней боковой
панели
1. Откройте нижнюю боковую панель как
описано выше.
2. Поднимите переднюю часть панели
и освободите нижнюю часть из паза.
3. Освободите верхнюю часть панели, опу-
стив панель.
Процедура установки выполняется в обрат-
ном порядке.
30) Рукоятка ручного стартера
Ручной стартер располагается на правой
стороне снегохода, за боковой панелью.
Чтобы привести в действие механизм руч-
ного стартера, медленно потяните рукоятку
на себя и, когда почувствуете сопротивле-
ние, энергично дёрните её. Медленно вер-
ните рукоятку в исходное положение.
31) Место для хранения
запасной свечи зажигания
В футляре для комплекта возимого инстру-
мента предусмотрено место для хранения
запасных свечей зажигания, это позволя-
ет предохранить их от воздействия влаги,
а также защитить от грязи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажигания
не входят в комплект поставки снегохода.
ПРИМЕЧАНИЕ: Перед установкой свечи за-
жигания проверьте межэлектродный зазор,
см. раздел «ТЕХНИЧЕСКИЕ ХАРАКТЕРИ-
СТИКИ».
! ОСТОРОЖНО Не пытайтесь регу-
лировать зазор свечи зажигания.
32) Крышка топливного бака
Для долива топлива отверните пробку, а по-
сле заправки плотно заверните её.
! ПРЕДОСТЕРЕЖЕНИЕ
Во время заправки топливом дви-
гатель должен быть выключен.
Топливо является пожаро- и взры-
воопасным продуктом. Произво-
дите заправку на открытом возду-
хе или в хорошо вентилируемом
помещении. Не курите поблизо-
сти и не подносите к снегоходу
открытое пламя или искрящие
предметы. Медленно отворачи-
вайте крышку топливного бака.
Если при отворачивании крышки
слышен свист, свидетельствую-
щий о наличии избыточного или
недостаточного давления в баке,
покажите снегоход дилеру — воз-
можно, требуется небольшой ре-
монт. Эксплуатация снегохода
на это время запрещена. Не пере-
полняйте топливный бак; не за-
правляйте бак доверху, если со-
бираетесь оставить снегоход в те-
плом помещении. При увеличение
температуры топливо расширяет-
ся и может вытечь. Вытирайте все
потеки топлива с корпуса снегохо-
да. Регулярно проверяйте состоя-
ние топливной системы.
ПРИМЕЧАНИЕ: Пока крышка топливного
бака не закрыта и не затянута как следует,
не садитесь на сиденье и не опирайтесь
на него.
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
