54

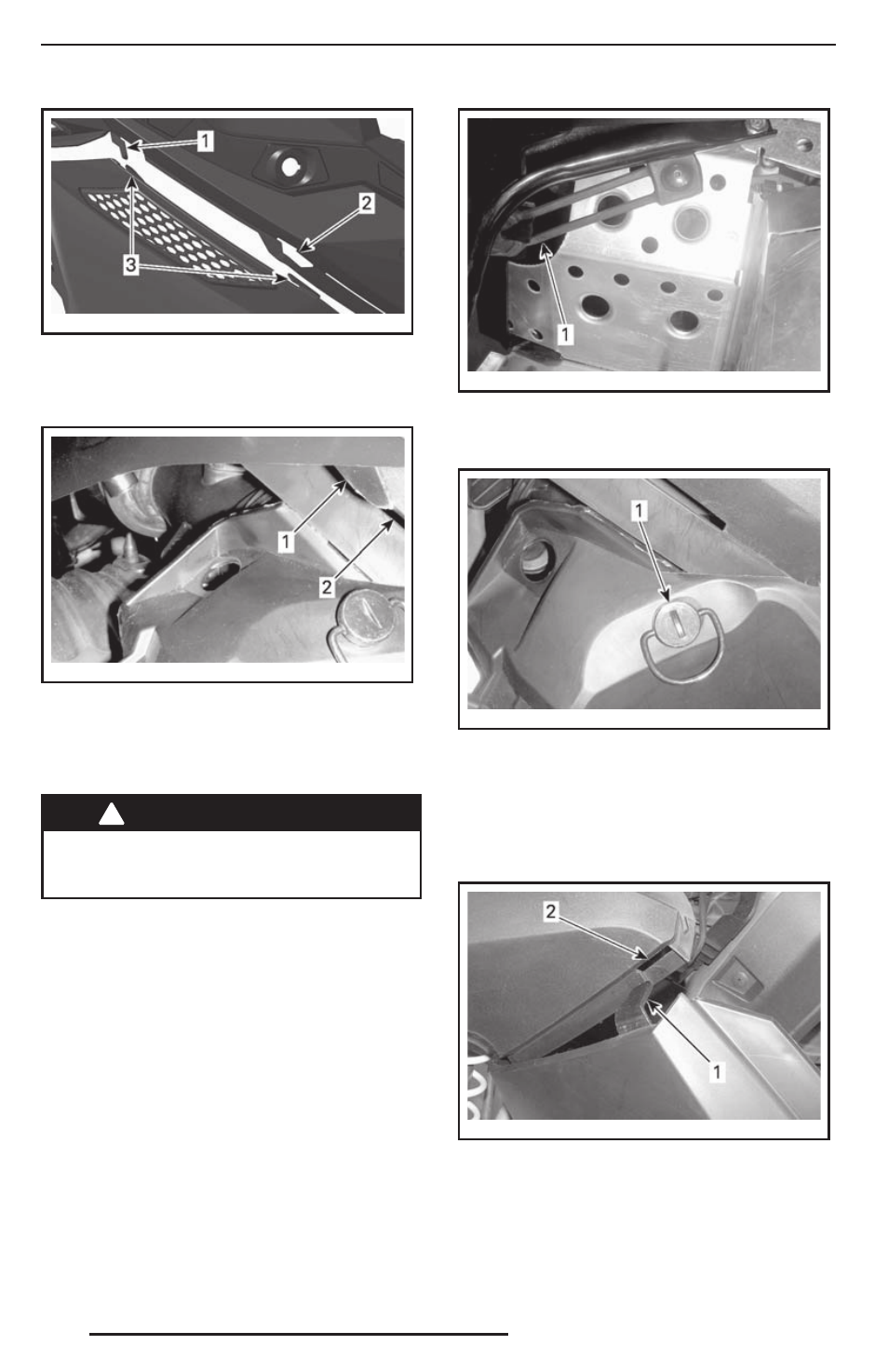

mmo2 011 -006 -100_a
1. Крюк консоли
2. Паз консоли
3. Центральные фиксаторы панели
3. Вставьте задний выступ в паз консоли.
mmo2 009 -004 -041_a
1. Задний выступ
2. Паз консоли
4. Застегните резиновый фиксатор.
29) Нижние боковые панели
!
ПРЕДОСТЕРЕЖЕНИЕ
Не допускайте работу двигателя
снегохода с открытыми или сня-
тыми боковыми панелями.
Открывание нижней боковой панели
1. Снимите верхнюю боковую панель, см.
выше.
2. Освободите резиновый фиксатор.
mmo2 009 -004 -044_a
1. Резиновый фиксатор
3. Поверните фиксатор на ¼ оборота против
часовой стрелки.
mmo2 009 -004 -045_a
1. Фиксатор
4. Слегка приподнимите заднюю часть па-
нели и откройте.
Закрывание нижней боковой панели
1. Вставьте фиксатор панели в паз нижнего
поддона.
mmo2 011 -006 -101_a
1. Нижний фиксатор боковой панели
2. Паз нижнего поддона
ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
