90

mmr200 9-133-0 02_ a

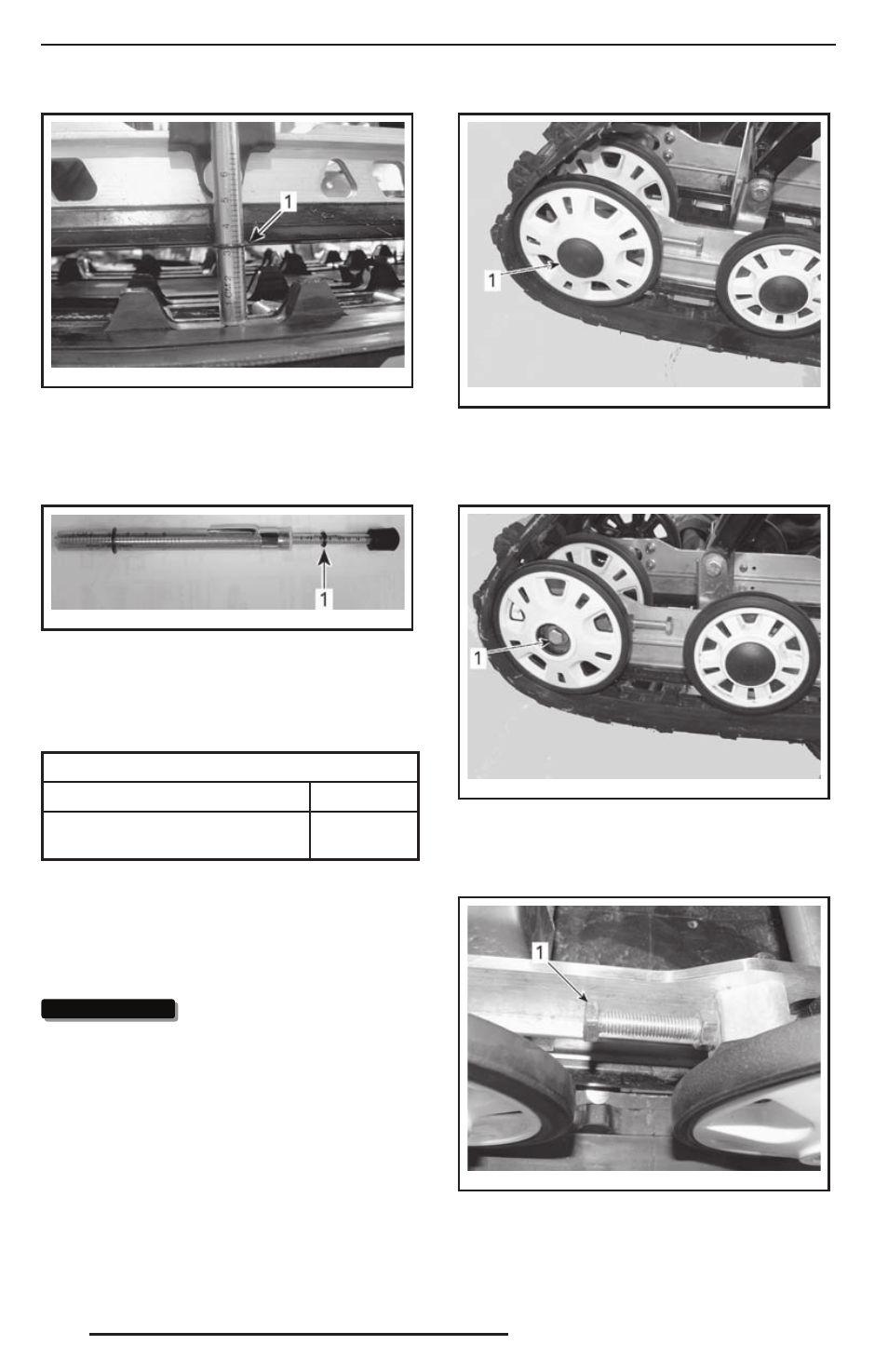

1. Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9. Считайте величину нагрузки, зафиксиро-

ванную с помощью верхнего кольца ин-
струмента.

mmr200 9-133-0 03_ a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10. Полученное значение должно соответ-

ствовать данным, приведённым в рас-
положенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА

4050 мм

ПОЛУЧЕННОЕ

ЗНАЧЕНИЕ НАГРУЗКИ

7,3 кг

11. Если полученное значение не соответ-

ствует данным, приведённым в таблице,
отрегулируйте натяжение гусеницы. Бо-
лее подробная информация приведена
в параграфе «РЕГУЛИРОВКА НАТЯЖЕ-
НИЯ ГУСЕНИЦЫ
».

ВНИМАНИЕ

ВНИМАНИЕ

Слишком большое на-

тяжение гусеницы приводит к по-

тере мощности и чрезмерной на-

грузке на компоненты подвески.

Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности

с контактного устройства.

2. Снимите колпачки задних катков (если

установлены).

fm r2008 -048-007_ a

1. Колпачок правого заднего направляющего

катка

3. Ослабьте крепёжные болты задних на-

правляющих катков.

fm r2008 -048-008_ a

1. Болт крепления правого заднего направ-

ляющего катка

4. Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

fm r2008 -048-009_ a

1. Правый регулировочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
