78

ru | Тревожные и релейные подключения

AutoDome Easy II IP

F.01U.164.478 | 2.0 | 2010.02

Руководство по установке

Bosch Security Systems, Inc.

2.

В главном меню AutoDome Easy II выберите Настройка

тревоги>Настройка входов, и установите Тревожный

вход № на НР Подробные сведения о контактах и

состояниях приведены в таблице ниже.

9.2.2

Подключение нормально замкнутого
тревожного входа

1.

Подключите тревожный вход к соответствующему входу

(1-2) и к заземлению AutoDome Easy II.

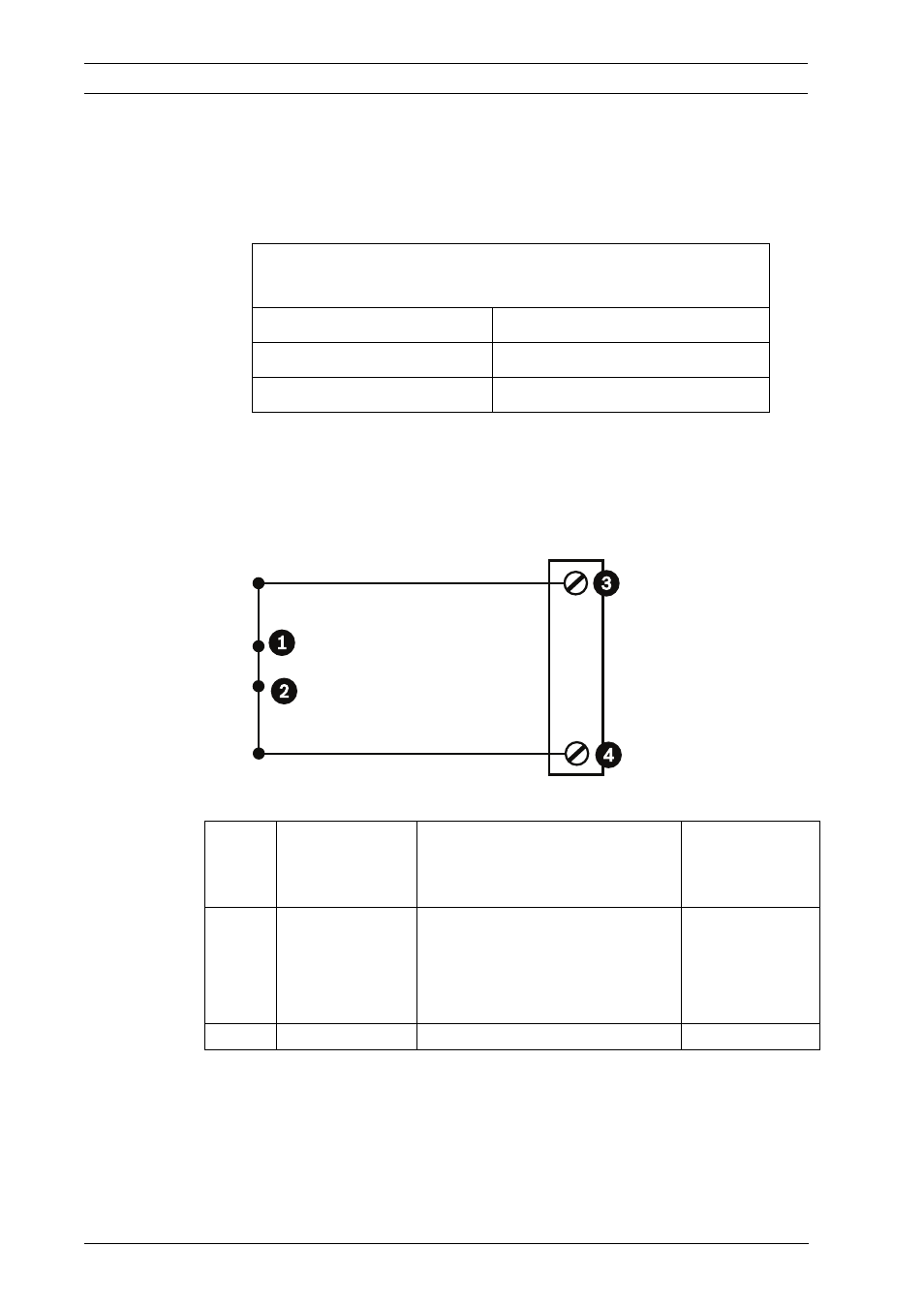

Рисунок 9.3

НЗ Нормально замкнутые соединения

Состояние AutoDome Easy II:

запрограммировано на НР

Цепь

Индикация тревоги

Разомкнуто

Нормально

Замкнуто

Тревога

Ссыл

ка №

Пользовател

ьский

контакт

Купольная камера

Цвет

1

Нормально

замкнутый

Тревожный вход 1 или

тревожный вход 2

(ссылка №3)

Коричневый

вход 1 или

оранжевый

вход 2

2

Общее

заземление (ссылка №4) Зеленый
