Тревожные и релейные
подключения
9.1
Тревожный вход
AutoDome Easy II имеет два входа тревожных сигналов.
Каждый вход может быть активирован устройствами с сухим
контактом, например датчиками давления, пассивными
инфракрасными детекторами или дверными контактами.
AutoDome Easy II поставляется со следующим кабелем
ввода/вывода тревожного сигнала.

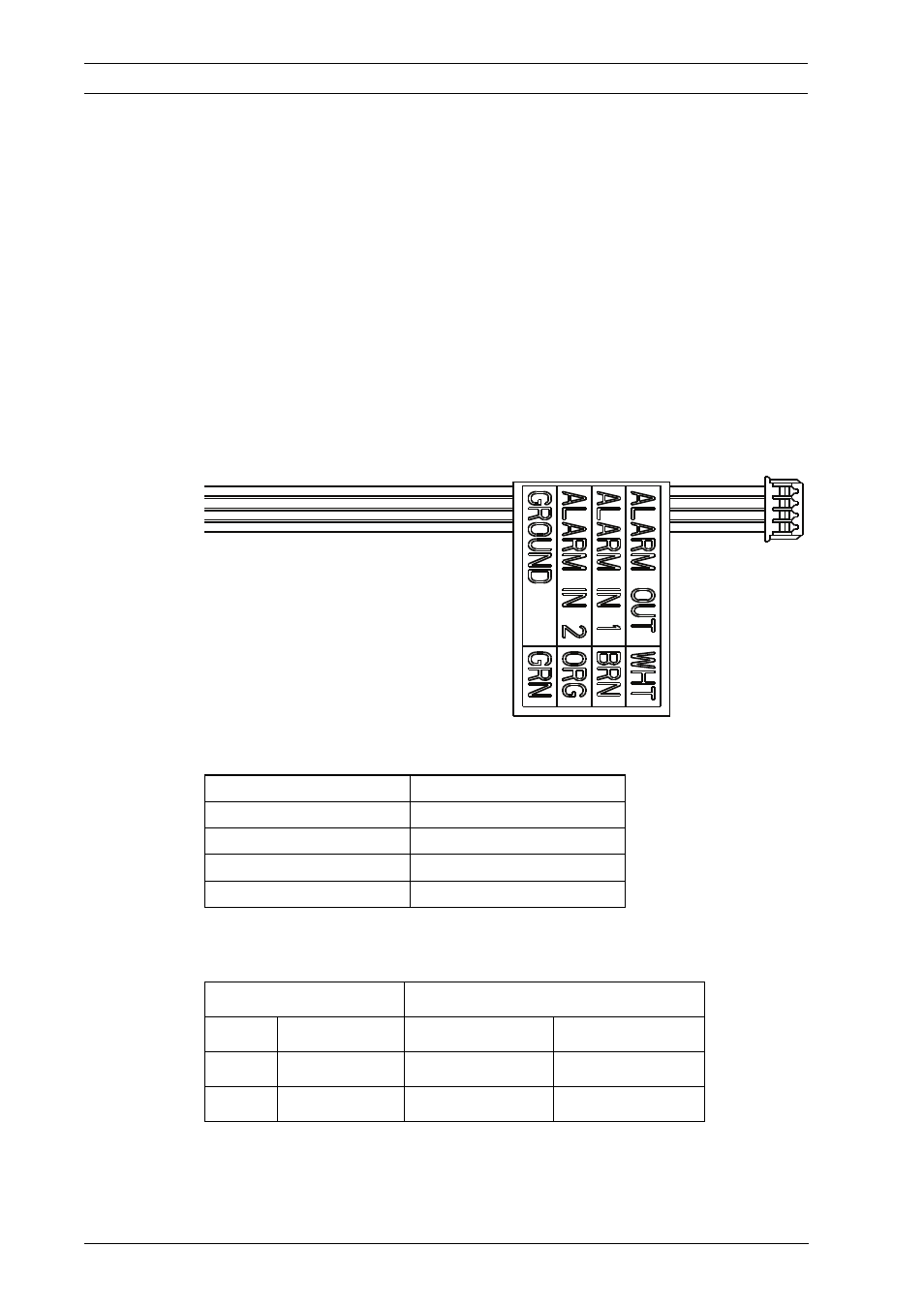

Рисунок 9.1
Четырехпроводной кабель ввода/вывода тревожного
сигнала
В следующей таблице перечислены размеры и расстояния
для проводов.
Таблица 9.1
Руководство по прокладке проводки сигнализации
Цветной провод
Функция
Белый
Тревожный выход
Коричневый
Тревожный вход 1
Оранжевый
Тревожный вход 2
Зеленый
Заземление
Диаметр кабеля
Максимальное расстояние
AWG
мм
футы метры
22
0,644
500 152,4
18 1,024
800
243,8
