Установка кронштейна для встроенного монтажа |
Bosch Security Systems, Inc. Руководство по установке F.01U.164.478 | 2.0 | 2010.02
установке см. в руководстве, входящем в комплект
поставки монтажного кронштейна.
4. Совместите отверстия монтажной платы (поставляется с
купольной камерой) с монтажным кронштейном и
прикрепите винтами. Убедитесь, что серповидная
выемка монтажной платы и серповидная выемка
монтажного кронштейна совместились.

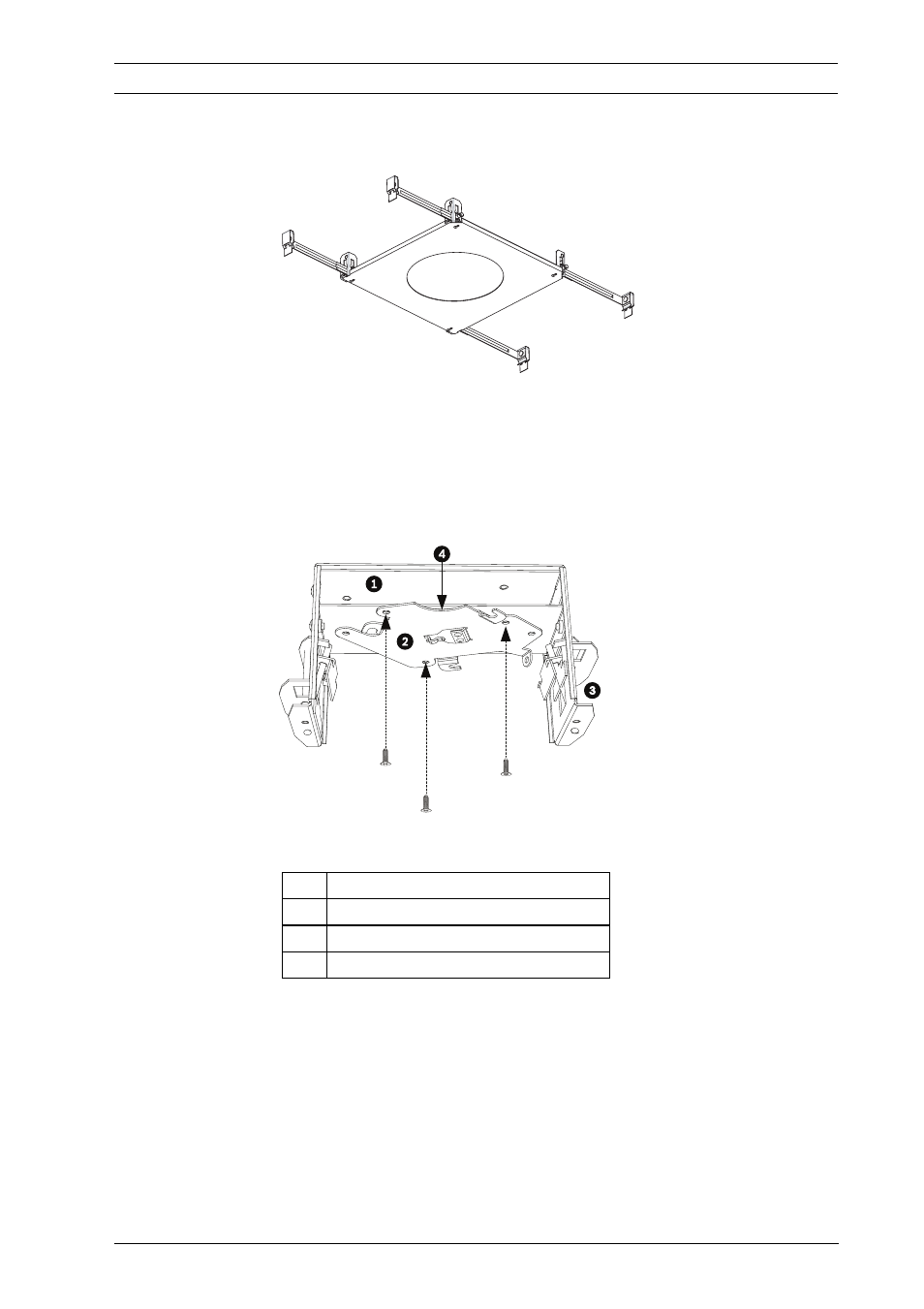

Рисунок 6.2 Прикрепите монтажную плату к монтажному
кронштейну
1 Монтажный кронштейн
2 Монтажная плата
3 Зажимная пластина
4 Серповидная форма
