AutoDome Easy II IP
Установка кронштейна для встроенного монтажа |
Bosch Security Systems, Inc.
Руководство по установке
F.01U.164.478 | 2.0 | 2010.02
9.
Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы.
10. Прикрепите камеру к монтажной плате, вставив
вертикальную петлю в паз на верхней части купола
камеры справа от предохранительного стопорного
винта.

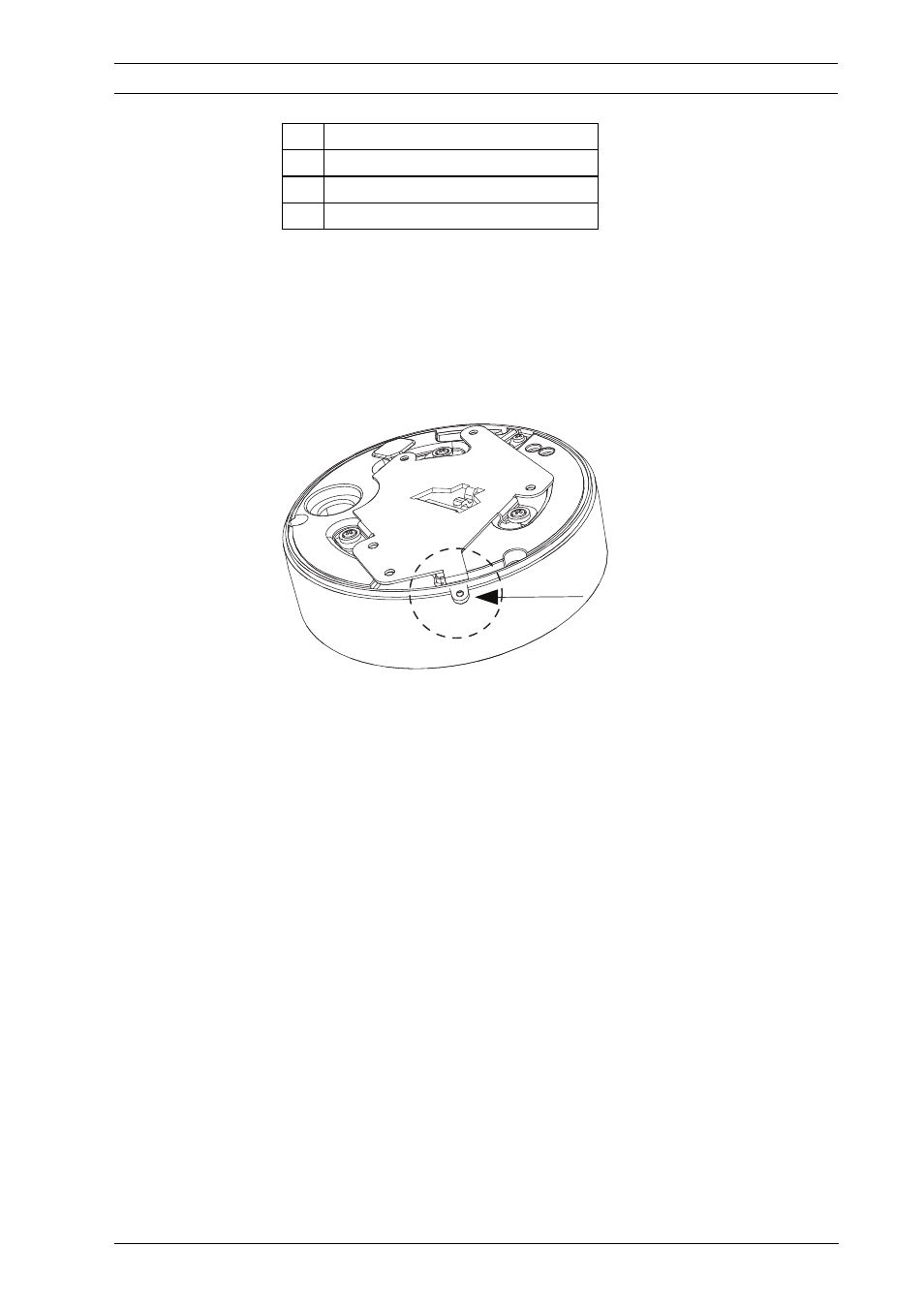

Рисунок 6.7
Закрепите предохранительный стопорный винт
1
Стопорный винт
2
Серповидная форма
3
Монтажная плата
4
Вертикальная петля
