ru | Установка кронштейна для монтажа на
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.

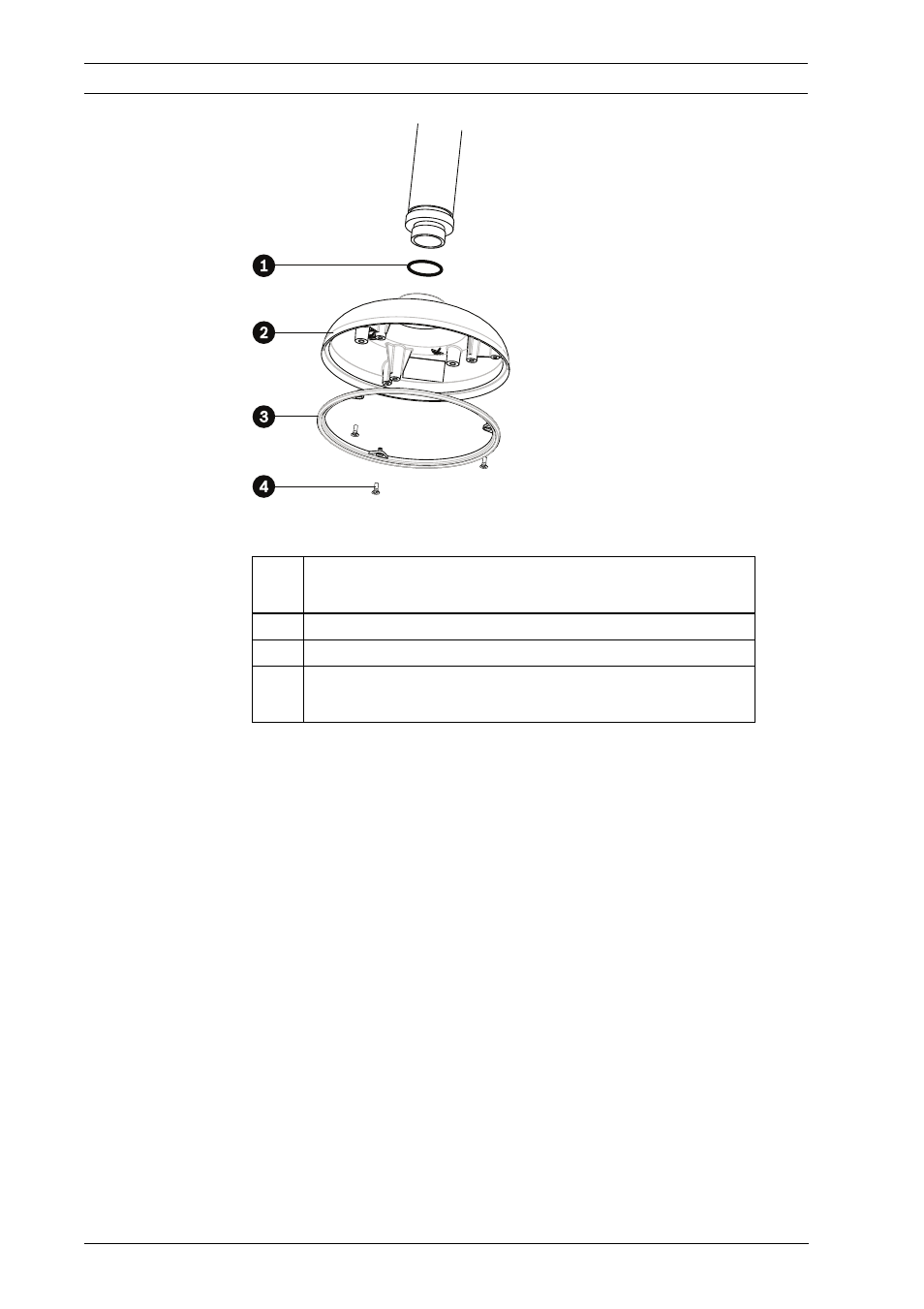

Рисунок 7.4
Расположение уплотнительного кольца и
стопорного кольца для установки вне помещения
a.
Наденьте уплотнительное кольцо 21,82 мм с
внутренним диаметром 3,00 мм (номер 1, выше) на
нижнюю резьбу трубы.
b.
Прикрепите прокладку стопорного кольца (номер 2,
выше) к колпачку камеры с помощью трех (3)
крепежных винтов M3 – .5 x 6 с плоской головкой
(крестообразный шлиц). Убедитесь, что сторона
стопорного кольца с отверстиями под винт с
потайной головкой обращена к вам.
8.
Закрепите фланец с помощью четырех (4) подходящих
крепежных деталей (не входят в комплект), например с
помощью болтов молли или болтов с проушиной.
1
уплотнительное кольцо 21,82 мм,
внутренний диаметр 3,00 мм
2
Колпачок камеры
3
Стопорное кольцо с прокладкой
4
M3 – .5 x 6, крепежные винты с плоской
головкой (крестообразный шлиц)
