Инструкция по эксплуатации Bosch AutoDome Easy II IP
Страница 54
54
ru | Установка кронштейна для встроенного
AutoDome Easy II IP
F.01U.164.478 | 2.0 | 2010.02
Руководство по установке
Bosch Security Systems, Inc.
4.
Подсоедините провод заземления от устройства к
монтажному кронштейну.
5.
Подсоедините заземление (не входит в комплект) к
распределительной коробке.
6.
Подключите сочленяющиеся разъемы с
микропроволочными выводами к проводам, не
входящим в комплект (информация по электропроводке
содержится в Раздел 8 Подготовка кабелей, Страница 70).
7.
Удалите один предохранительный стопорный винт на
основании устройства с помощью торцового ключа (не
входит в комплект.

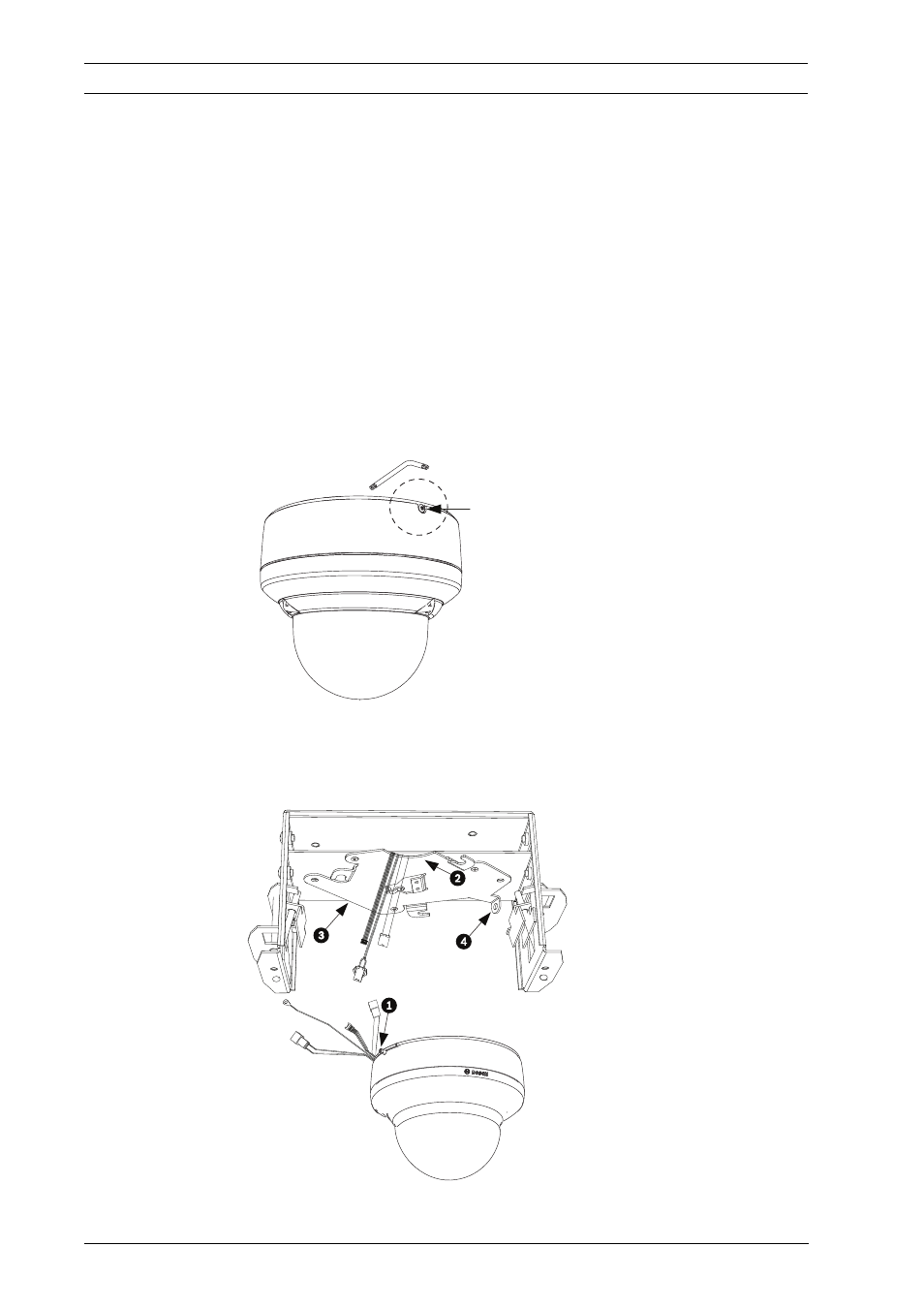

Рисунок 6.5
Ослабьте предохранительный стопорный винт
8.
Подключите сочленяющиеся разъемы от камеры к
сочленяющимся разъемам с потолка.
Рисунок 6.6
Сочленяющиеся соединители
