Установка кронштейна для встроенного монтажа |
Bosch Security Systems, Inc. Руководство по установке F.01U.164.478 | 2.0 | 2010.02
8. Притяните оба зажима к потолку с помощью винтов из
комплекта и крестообразной отвертки №2.

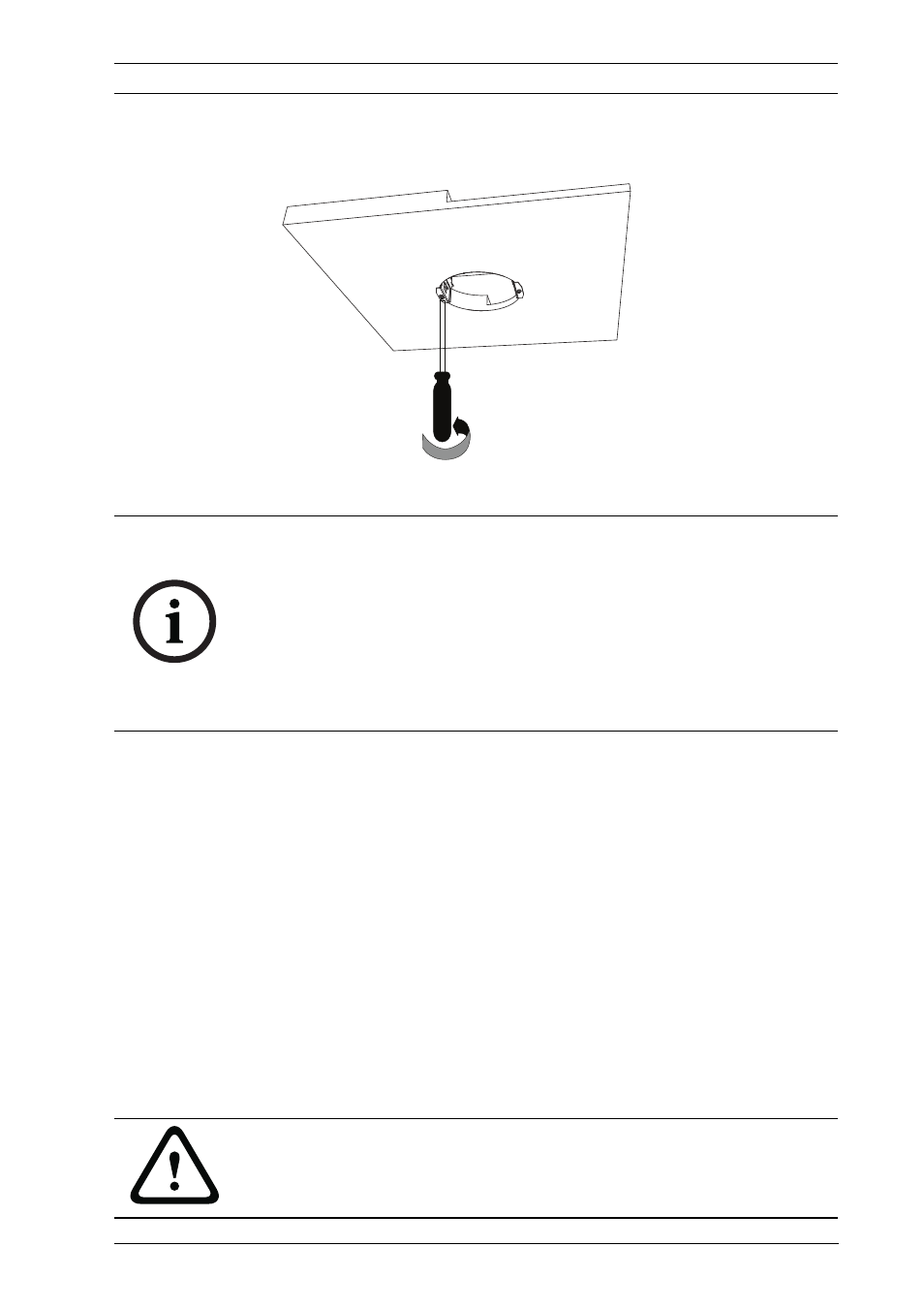

Рисунок 6.4 Затяните монтажные зажимы
6.1.3 Установка камеры на монтажную плату
Для установки основания на поверхность или подвесной
потолок с помощью монтажной платы из комплекта,
выполните следующие действия:
1. Используйте ключ T-10 из комплекта поставки, чтобы
ослабить (не отвинчивайте полностью) три (3) винта на
куполе камеры. Снимите накладное кольцо и отложите
его в сторону.
2. Затяните винты.
3. Проложите провода на стороне монтажной платы с
помощью профиля серповидной формы (ссылка №4,
рис. 1.2).
ЗАМЕЧАНИЕ!
Не затягивайте потолочный зажимы со слишком большим
усилием, это может привести к повреждению зажима или
потолка. Затягивайте зажим до тех пор, пока он не
соприкоснется с потолком и вы почувствуете сопротивление.
При использовании винтоверта установите крутящий момент
на самое низкое значение.
ВНИМАНИЕ!
Все провода для установки должны быть проложены через
заземленный кабельный канал.
